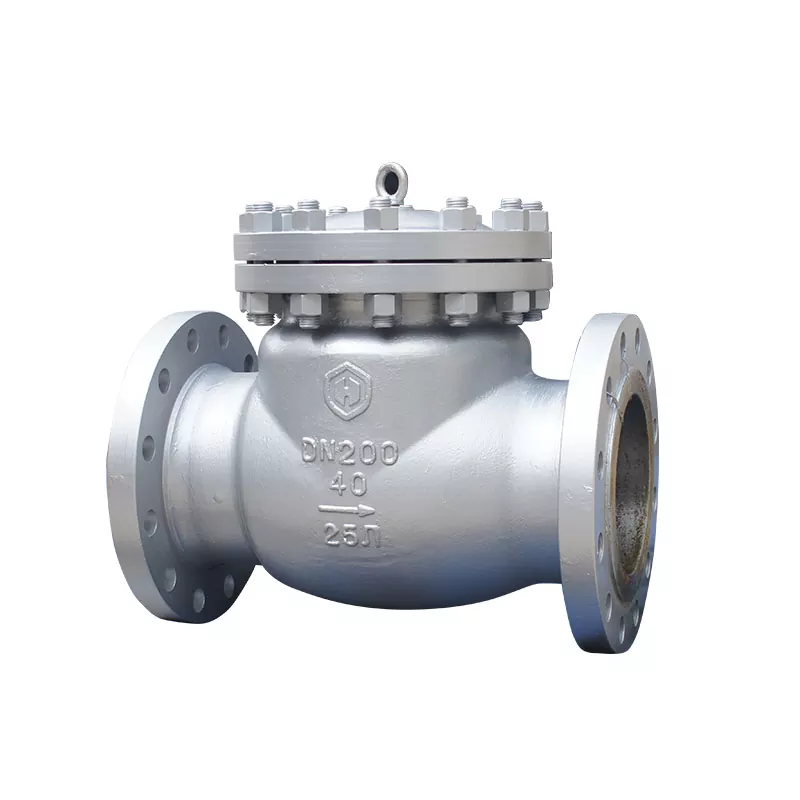

Поворотные обратные клапаны

Hanno Valve является профессионалом в производстве поворотных обратных клапанов от DN50 до DN1200, от PN10 до PN250, для WCB, LCB, LCC, WC6, C5, CF8, CF8M, 4A, 5A, 6A, 904L и т. д. Поворотные обратные клапаны Hanno Valve в соответствии со стандартами API, GB, ГОСТ, DIN и т. д.

Отправить запрос

Описание продукта

Поворотные обратные клапаны Введение:

Поворотные обратные клапаны Hanno Valve имеют поворотную открывающуюся конструкцию с внутренним коромыслом. Все открывающиеся и закрывающиеся части клапана установлены внутри корпуса клапана и не проникают в корпус клапана. За исключением уплотнительной прокладки и уплотнительного кольца, используемых в среднем фланце, внешних точек утечки в целом нет. Коромысло и соединение для выпуска клапана поворотных обратных клапанов имеют сферическую структуру соединения, которая дает клапану определенную степень свободы в диапазоне 360 градусов и соответствующую микрокомпенсацию положения. Подходит для чистых сред, не подходит для сред, содержащих твердые частицы и высокой вязкости. Может использоваться для различных сред, таких как вода, пар, масло, азотная кислота, уксусная кислота, сильные окислители и мочевина. В основном используется в трубопроводах для нефтяной, химической, фармацевтической, химической, электроэнергетической и других отраслей промышленности.

‌Основными характеристиками поворотных обратных клапанов являются хорошие характеристики уплотнения, простая конструкция, небольшой объем, легкий вес, низкое сопротивление жидкости, подходящие для всех условий работы трубопроводной системы. ‌Поворотные обратные клапаны открываются и закрываются в зависимости от давления среды. Когда среда движется вперед, диск клапана поднимается жидкостью, среда протекает; Когда среда находится в обратном потоке, диск клапана падает под действием собственной силы тяжести и обратной тяги жидкости и закрывает порт клапана, чтобы предотвратить обратный поток среды.

Параметры продукта

DN	L	D	Д1	Д2	f	b	кивок	H	T
50	230	160	125	87	4	20	4-18	135	8
65	290	180	145	109	4	22	8-18	145	9
80	310	195	160	120	4	22	8-18	170	10
100	350	230	190	149	4	24	8-22	190	12
125	400	270	220	175	4	28	8-26	220	14
150	480	300	250	203	4	30	8-26	250	14
200	550	375	320	259	4	38	12-30	320	16
250	650	445	385	312	4	42	12-33	365	16
300	750	510	450	363	5	46	16-33	410	17
350	850	570	510	421	5	52	16-33	450	21
400	950	655	585	473	5	58	16-39	485	21
450	1050	680	610	523	5	60	20-39	550	22
500	1150	755	670	575	5	62	20-45	580	22
600	1350	890	795	677	6	63	20-52	650	22
700	1450	995	900	777	6	68	24-52	690	27
800	1850	1135	1030	877	6	76	24–56	755	27

Материалы

Swing Check Valves

НЕТ.	Название детали	Материалы
1	Тело	25л
2	Поверхность сиденья	13Кр
3	Диск	25Л+13Кр
4	Дисковая гайка	А194-8
5	Петля	25л
6	Бедный Пин	13Кр
7	Орех	А194-2Н
8	Болт	А193-Б7
9	Капот	25л
10	Прокладка	304+Графит
11	Поддерживать	25л
12	Болт	А194-Б8
13	Рым-болт	А193-Б7
