Обратные клапаны с стыковой сваркой

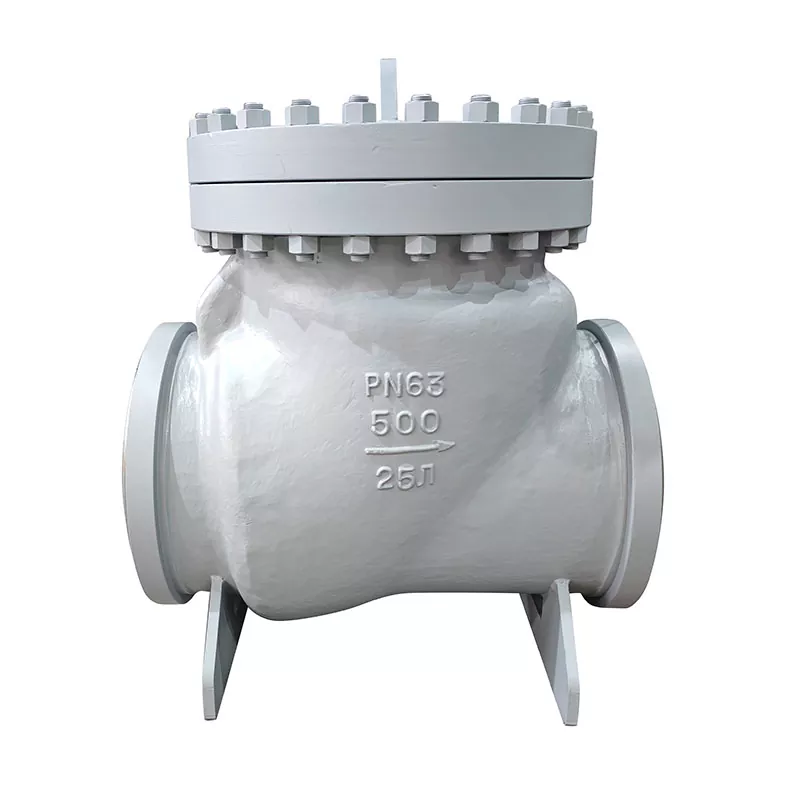

Обратный клапан Hanno Valve, сваренный встык, имеет внутреннюю поворотную открывающуюся конструкцию коромысла, при этом все открывающиеся и закрывающиеся компоненты установлены внутри корпуса клапана, что предотвращает внешние утечки, за исключением уплотнительной прокладки и уплотнительного кольца на среднем фланце. В коромысле и выпускном соединении клапана используется сферическая конструкция соединения, обеспечивающая клапану свободу на 360 градусов и компенсацию микропозиций. Этот клапан идеально подходит для чистых сред, таких как вода, пар, масло, азотная кислота, уксусная кислота и мочевина, но не подходит для сред, содержащих твердые частицы или высокую вязкость. Он обычно используется в трубопроводах таких отраслей, как нефтяная, химическая, фармацевтическая, удобрения и электроэнергетика.

Ключевые особенности продукта

Наши обратные клапаны, приваренные встык, были выбраны такими отраслями промышленности, как энергетика, химическая, нефтяная и водная промышленность. Многолетний опыт доказал, что они отвечают потребностям различных промышленных применений.

Постоянное совершенствование для поддержания высочайшего качества продукции.

Нам доверяют как отечественные, так и международные клиенты.

О клапане Hengnuo

Компания Zhejiang Hengnuo Valve Manufacturing Co., Ltd. имеет 25-летний опыт производства клапанов и расположена на китайской базе по производству промышленных клапанов - промышленной зоне клапанов Zhejiang Lishui Bihu, производственная площадь составляет 18000 квадратных метров. В Hengnuo Valve работает 150 сотрудников, старших технических специалистов более 32 человек. Основной продукцией компании являются задвижки, обратные клапаны, шаровые краны и клапаны для электростанций. Hengnuo Valve также имеет собственный литейный цех, использующий самую передовую технологию песка с предварительно нанесенным покрытием, обеспечивающий высокое качество и высокую точность отливок на заводе, что значительно улучшило качество и сократило время производства Hengnuo Valve.

Основные преимущества обратных клапанов Hanno Valve, приваренных встык

Обратный клапан Hanno Valve, приваренный встык, имеет несколько явных преимуществ по сравнению с обычными конструкциями обратных клапанов. Внутренняя вращающаяся конструкция коромысла гарантирует, что все движущиеся части остаются внутри границы давления, сводя к минимуму потенциальные пути утечки. Только уплотнительная прокладка среднего фланца и уплотнительное кольцо являются внешними точками контакта, что упрощает процедуры обслуживания и проверки.

Сферическое соединение между коромыслом и спусковым клапаном обеспечивает свободу на 360 градусов и компенсацию микропозиций. Эта особенность позволяет приварному обратному клапану Hanno Valve компенсировать незначительное смещение трубы и тепловое расширение без заеданий. В результате пользователи сообщают об увеличении интервалов технического обслуживания и снижении износа уплотнительных поверхностей.

Для специалистов по закупкам, которым нужен надежный обратный клапан с стыковой сваркой, линейка продуктов Hanno Valve обеспечивает стабильную производительность в сложных условиях, включая добычу нефти и газа, химическую переработку и фармацевтические системы высокой чистоты.

Технические характеристики

Параметр	Спецификация
Диапазон размеров	От 1/2 дюйма до 20 дюймов (от DN15 до DN500)
Класс давления	Класс ASME от 150 до 2500, от PN16 до PN420
Материалы корпуса	WCB, WC6, WC9, CF8, CF8M, CF3M, дуплексная нержавеющая сталь
Материалы седла и диска	SS304, SS316, наплавка из стеллита (опция)
Концевое соединение	Концы под сварку встык ASME B16.25
Температурный диапазон	от -29°C до +425°C (выше по запросу)
Применимые носители	Вода, пар, масло, азотная кислота, уксусная кислота, мочевина (только чистая среда)
Стандарты проектирования	API 6D, ASME B16.34, ISO 15761

Сравнение материалов и эксплуатационные ограничения

Марка материала	Максимальное рабочее давление при 100 градусах F	Типичное обслуживание
WCB Углеродистая сталь	285 фунтов на квадратный дюйм (класс 150) / 740 фунтов на квадратный дюйм (класс 300)	Вода, пар, нефть, газ
CF8M Нержавеющая сталь 316	275 фунтов на квадратный дюйм (класс 150) / 720 фунтов на квадратный дюйм (класс 300)	Коррозионные и кислые среды, фармацевтические линии
CF3M Низкоуглеродистый 316L	275 фунтов на квадратный дюйм (класс 150)	Карбамид, азотная кислота, вода особой чистоты
Легированная сталь WC9	740 фунтов на квадратный дюйм (класс 300) до 540 градусов Цельсия	Высокотемпературный пар, применение на электростанциях

Почему стоит выбрать обратные клапаны Hanno Valve для вашего проекта

Приобретая обратный клапан Hanno Valve, приваренный встык, вы получаете выгоду от 25-летнего производственного опыта и вертикально интегрированного производственного процесса. На собственном литейном заводе используется технология песка с предварительно нанесенным покрытием для производства высокоточных отливок, обеспечивающих постоянную толщину стенок и отсутствие дефектов в компонентах. Это напрямую влияет на надежную работу в полевых условиях.

Обратный клапан Hanno Valve, приваренный встык, пользуется доверием отечественных и международных заказчиков в сфере энергетики, нефти и газа, химической переработки и водоподготовки. Повторные заказы от крупных инжиниринговых фирм подтверждают долговечность и ценность продукта.

Для покупателей, которым нужен обратный клапан с стыковой сваркой, который сочетает в себе производительность, надежность и экономическую эффективность, Hanno Valve предлагает проверенное решение, подкрепленное документированной историей эксплуатации и всесторонним контролем качества.

Часто задаваемые вопросы

Вопрос: Можно ли устанавливать обратные клапаны Hanno Valve, приваренные встык, на вертикальных линиях?
О: Да, но только с восходящим направлением потока (снизу вверх). Закрытие диска осуществляется под действием силы тяжести, поэтому вертикальный поток вниз не рекомендуется. Свяжитесь с инженерным отделом Hanno Valve для получения конкретных рекомендаций по установке.

Вопрос: Какая среда не подходит для этих клапанов?
Ответ: Обратный клапан Hanno Valve, приваренный встык, предназначен для чистых сред. Его не следует использовать с жидкостями, содержащими твердые частицы, суспензии или жидкости с высокой вязкостью, которые могут помешать правильной посадке диска.

Вопрос: Какая документация поставляется с каждым клапаном?
A: Стандартная документация включает сертификат испытаний материала (EN 10204 3.1), отчет об испытаниях гидростатическим давлением, протокол визуального осмотра и идентификационную бирку клапана. По запросу может быть организована проверка третьей стороной.

Вопрос: Каков типичный срок поставки обратных клапанов Hanno Valve, приваренных встык?
О: Стандартное время выполнения заказа составляет от 15 до 30 рабочих дней в зависимости от марки и количества материала. Собственный литейный завод позволяет сократить сроки изготовления таких распространенных материалов, как WCB и CF8M.

Вопрос: Как сферическое соединение увеличивает срок службы?
A: Сферическое соединение обеспечивает компенсацию углового смещения до плюс-минус 2 градусов. Это снижает нагрузку на коромысло и компоненты шарнира, предотвращая преждевременный износ, вызванный тепловым расширением трубы или допусками при установке.

Вопрос: Доступны ли запасные части для обратных клапанов Hanno Valve, приваренных встык?
О: Да, Hanno Valve предлагает запасные уплотнительные прокладки, уплотнительные кольца и комплектные тримы для всех стандартных размеров. Свяжитесь с отделом запчастей и сообщите серийный номер вашего клапана для правильной идентификации.
