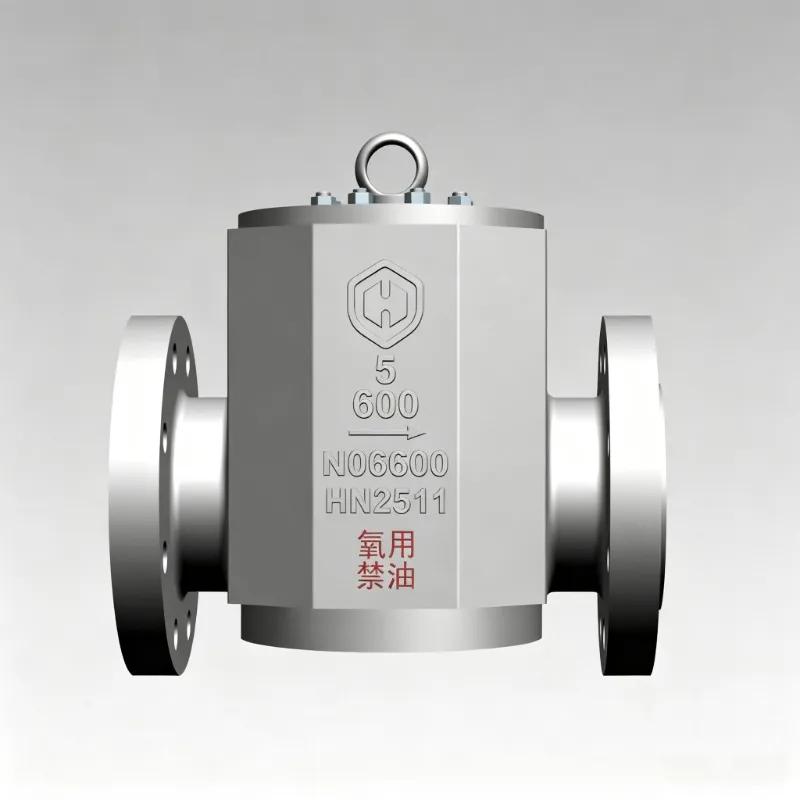

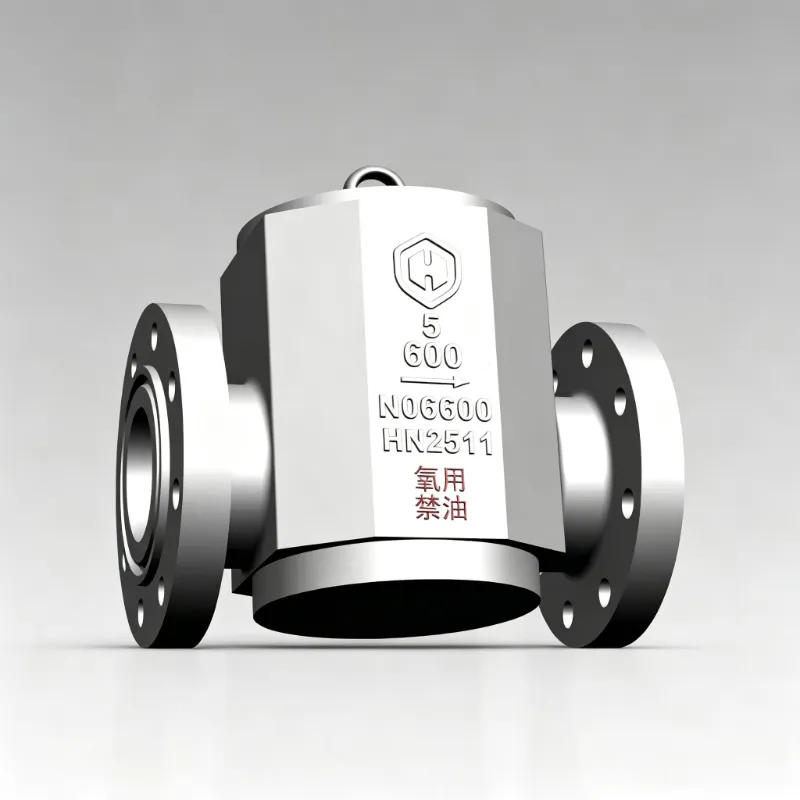

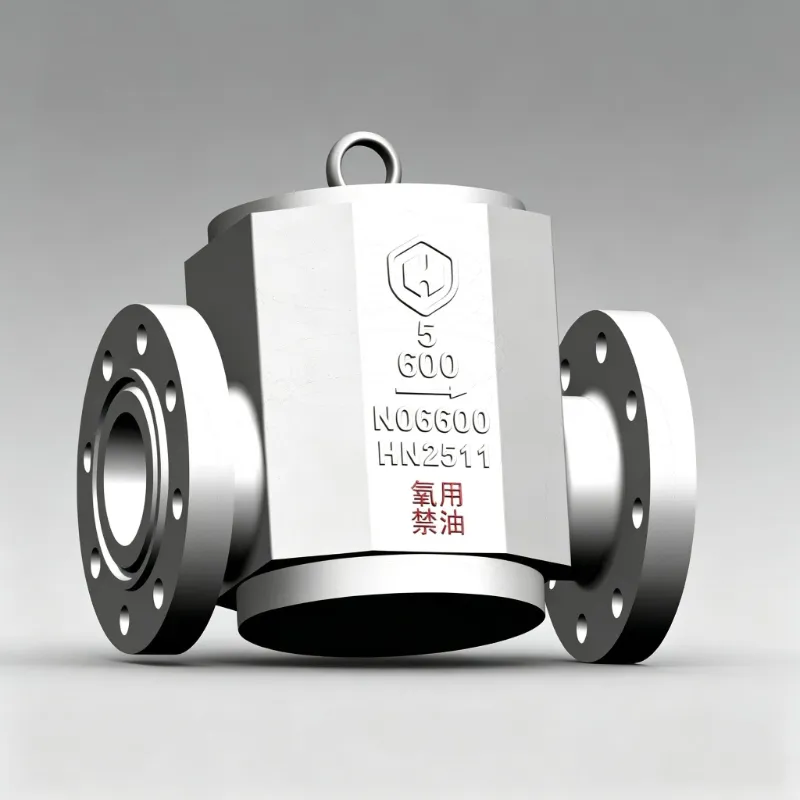

Бесплатный кованый обратный клапан

Hanno Valve производит в Китае обратный клапан свободной ковки для требовательных промышленных применений. Этот обратный клапан поворотного типа изготовлен из материала Inconel 600 и предназначен для работы с кислородом. Перед поставкой все детали клапана проходят строгую обработку обезжириванием.

Конструкция обратного поворотного клапана для одностороннего потока

Обратный клапан — это автоматический клапан, который позволяет жидкости течь в одном направлении и предотвращает обратный поток.

В этом обратном клапане свободной ковки используется диск качающегося типа. Диск движется в направлении среды и закрывается при возникновении обратного потока, помогая предотвратить обратный поток в трубопроводе.

Клапан подходит для применений, где требуется защита от обратного потока в трубопроводах и подключенном оборудовании.

Бесплатная ковка и материал Inconel 600

Данный клапан изготовлен по технологии свободной ковки. По сравнению с традиционной литой конструкцией процесс ковки может обеспечить улучшенные механические свойства и более мелкую зернистую структуру.

В клапане используется Inconel 600, никель-хромовый сплав, используемый в приложениях, требующих коррозионной стойкости и работы при высоких температурах.

Согласно поставляемым техническим требованиям к материалу также предъявляются требования по химическому составу, термической обработке и металлографической структуре.

Разработан для работы с кислородом

При обслуживании кислорода особое внимание уделяется чистоте компонентов клапана.

Для этого применения все части клапана подвергаются строгому обезжириванию. Процесс обезжиривания является важной частью подготовки клапана к работе с кислородом.

В поставляемых технических требованиях также указаны требования к чистоте клапана и его компонентов.

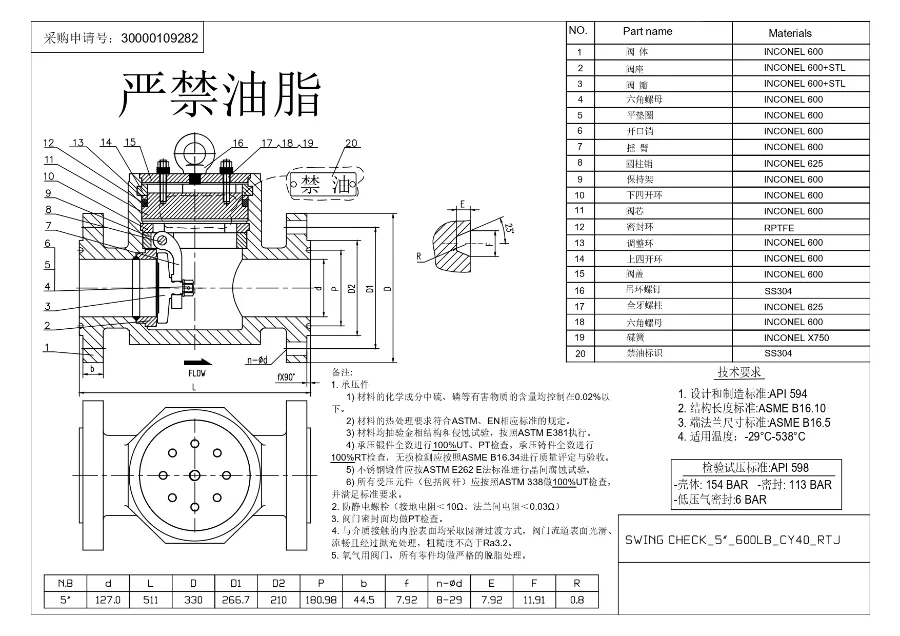

Технические характеристики

1. Спецификация материалов (BOM)

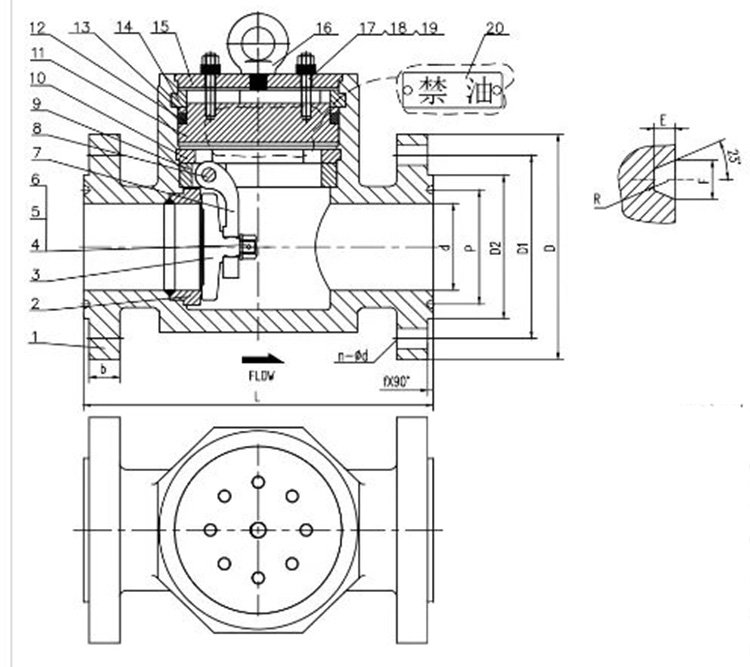

2. Габаритные характеристики

Применимые стандарты

Клапан спроектирован и испытан в соответствии со стандартами, указанными в поставляемой технической документации.

API 594

API 594 указан в качестве стандарта конструкции для этого обратного клапана.

API 598

API 598 предназначен для проверки клапанов и испытаний под давлением. На прилагаемом чертеже указано испытательное давление корпуса 154 бар, испытательное давление седла 113 бар и испытание уплотнения низким давлением 6 бар.

АСМЭ Б16.5

Размеры фланцев и требования к соединениям соответствуют ASME B16.5, как указано в технической документации.

АСМЭ Б16.10

Монтажная длина рассчитана в соответствии с ASME B16.10.

Проверка и требования к качеству

Технические требования, поставляемые Hanno Valve, определяют требования к проверке, охватывающие материалы, детали, находящиеся под давлением, компоненты корпуса клапана, а также окончательные испытания.

Требования включают в себя:

Контроль химического состава указанного материала

Термическая обработка в соответствии с применимыми требованиями ASTM и EN.

Металлографический контроль согласно ASTM E381.

100% проверка UT и PT для определенных деталей, находящихся под давлением

100% проверка при комнатной температуре для указанных литых компонентов клапана

Испытание под давлением в соответствии с указанными требованиями API 598.

Требования к антистатическим характеристикам

Строгая обработка обезжиривания для кислородной службы

Для антистатических характеристик техническими требованиями предусмотрено сопротивление заземления менее 10 Ом и межфланцевое сопротивление менее 0,03 Ом.

Детали производства

На техническом чертеже указан 5-дюймовый клапан с номинальным диаметром 127 мм и монтажной длиной 511 мм.

В поставляемых технических требованиях также указан применимый диапазон температур от -29°C до 538°C.

Эти размерные и технические требования служат основой для инженерного выбора, установки трубопровода и проверки.

О Hanno Valve

Hanno Valve — это бренд клапанов компании Zhejiang Hengnuo Valve Manufacturing Co., Ltd.

Компания Hengnuo имеет более чем 25-летний опыт производства клапанов и расположена в зоне производства клапанов Биху в Лишуе, провинция Чжэцзян, Китай. Компания имеет производственную площадь около 18 000 квадратных метров и более 150 сотрудников, в том числе более 32 старших технических специалистов.

Основная продукция компании включает в себя:

Задвижки

Обратные клапаны

Шаровые клапаны

Клапаны электростанций

Hengnuo также имеет собственный литейный завод. Литейный завод использует технологию песка с предварительно нанесенным покрытием для производства отливок для производства клапанов компании.

Производственные мощности клапанов Hanno

Часто задаваемые вопросы

Что это за обратный клапан?

Это обратный клапан поворотного типа. В клапане используется поворотный диск, обеспечивающий поток в одном направлении и предотвращающий обратный поток.

Какой материал используется для изготовления обратного клапана свободной ковки?

Клапан изготовлен из материала Inconel 600.

Этот клапан предназначен для работы с кислородом?

Да. В поставляемой информации о продукте указан клапан для работы с кислородом, и все детали клапана проходят строгую обработку обезжиривания.

Какие стандарты указаны для клапана?

В поставляемой технической документации указаны API 594, API 598, ASME B16.5 и ASME B16.10.

Каков применимый температурный диапазон?

Указанный применимый диапазон температур составляет от -29°C до 538°C.

Какой размер указан на техническом чертеже?

На прилагаемом чертеже показан 5-дюймовый клапан номинальным диаметром 127 мм и монтажной длиной 511 мм.
