Свободный процесс ковки обратного клапана Inconel 600

Инконель 600 — это никель-хромовый сплав, известный своей хорошей стойкостью к высокотемпературному окислению, коррозионной стойкостью и стабильными механическими свойствами. Благодаря этим характеристикам он широко используется в сложных промышленных условиях, таких как химическое технологическое оборудование, системы термообработки и высокотемпературные трубопроводы.

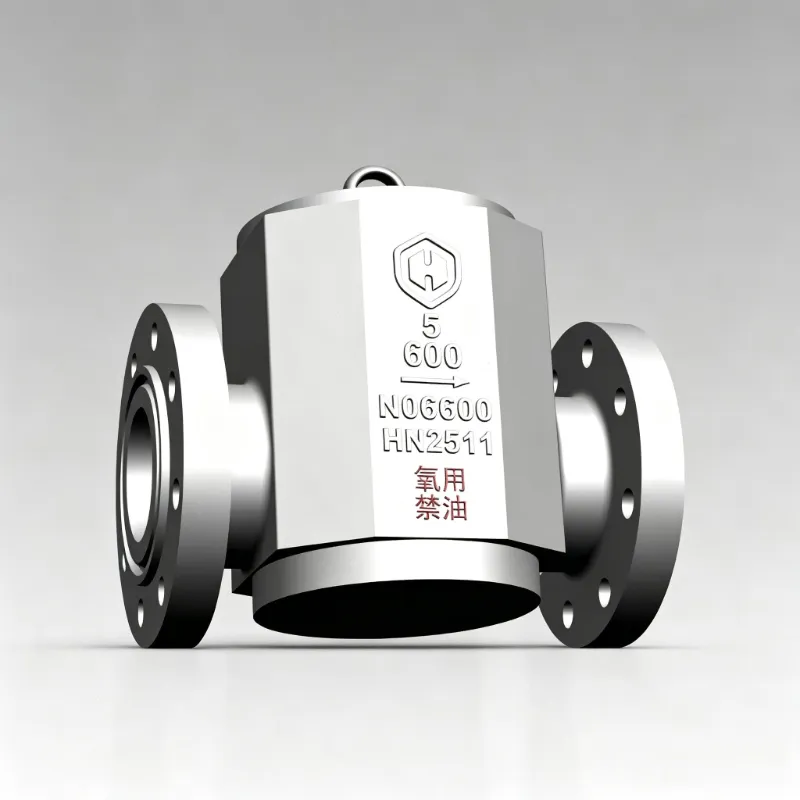

АнОбратный клапан Инконель 600Предназначен для предотвращения обратного течения в трубопроводных системах и поддержания правильного направления потока среды. Для применений, связанных с повышенными температурами или агрессивными средами, корпус клапана требует надежных характеристик материала и структурной целостности. Свободная ковка обычно используется для производства компонентов клапанов из высоколегированных сплавов, поскольку она позволяет улучшить плотность материала и оптимизировать внутреннюю структуру металла.

Характеристики материала Inconel 600 для штамповки клапанов

Инконель 600 в основном состоит из никеля, хрома и железа. Высокое содержание никеля обеспечивает коррозионную стойкость, а хром повышает стойкость к окислению в условиях высоких температур. Однако по сравнению с обычными сталями сплавы на основе никеля имеют другие характеристики ковки, что требует тщательного контроля процесса.

Высокая устойчивость к деформации

Инконель 600 имеет относительно высокую устойчивость к деформации при горячей обработке. Правильный контроль температуры ковки необходим для снижения нагрузок при штамповке и обеспечения равномерной деформации по всему материалу.

Низкая теплопроводность

Поскольку сплавы на основе никеля имеют более низкую теплопроводность по сравнению со многими стальными материалами, процесс нагрева требует контролируемого повышения температуры, чтобы уменьшить тепловое напряжение, вызванное неравномерным нагревом.

Требования к равномерной поковке

Корпус клапана, являющийся компонентом, работающим под давлением, требует хорошей структурной целостности. Правильная свободная ковка помогает усовершенствовать внутреннюю структуру и улучшить общую консистенцию поковки.

Процесс производства обратного клапана Inconel 600 методом свободной ковки

1. Проверка и подготовка сырья.

Перед ковкой сырье Inconel 600 проверяется на предмет качества материала, химического состава и качества поверхности. Затем соответствующие материалы разрезаются в соответствии с требуемыми размерами поковки, оставляя достаточный припуск на обработку для последующих процессов.

2. Процесс нагрева

Перед свободной ковкой заготовка из Inconel 600 нагревается в контролируемых условиях для достижения подходящей пластичности для деформации. Процесс нагрева должен обеспечивать равномерную температуру по всему материалу, избегая при этом чрезмерного времени выдержки при высоких температурах.

Важные соображения во время нагрева включают в себя:

• Контролируемая скорость нагрева для снижения термического напряжения.
• Равномерное распределение температуры внутри заготовки.
• Предотвращение чрезмерного роста зерна, вызванного длительным нагревом.

3. Свободная ковка и формирование формы.

Процесс свободной ковки постепенно формирует базовую форму корпуса обратного клапана Inconel 600 посредством многочисленных операций деформации. В отличие от штамповки, при свободной ковке используются общие инструменты ковки и обеспечивается большая гибкость при изготовлении крупных или индивидуальных компонентов.

расстраивает

При высадке заготовка сжимается в осевом направлении, увеличивая площадь поперечного сечения и улучшая компактность материала. Эта операция способствует уменьшению внутренней люфта и улучшению структуры поковки.

Рисование

Вытяжка изменяет длину и форму поперечного сечения заготовки. Правильный контроль деформации помогает создать непрерывную картину течения металла внутри кованого корпуса клапана.

Перфорация и расширение отверстий

Для корпусов обратных клапанов с внутренними проходами для потока можно использовать операции штамповки и расширения отверстий для создания базовой внутренней структуры, сохраняя при этом припуск на окончательную обработку.

Окончательная корректировка ковки

После нескольких операций ковки кованое тело перед механической обработкой доводят до требуемой общей формы и размеров.

Термическая обработка после ковки

После свободной ковки поковки обратных клапанов Inconel 600 обычно подвергаются термической обработке для улучшения структурной стабильности и снятия остаточных напряжений, возникающих при деформации.

К основным целям термической обработки относятся:

• Улучшение структурной однородности.
• Снижение остаточного напряжения от ковки.
• Повышение стабильности в условиях эксплуатации.

Конкретный процесс термообработки зависит от требований к продукту, состояния материала и условий применения.

Процесс обработки кованого корпуса клапана

После ковки и термообработки корпус клапана из Inconel 600 требует прецизионной механической обработки для достижения проектных размеров и характеристик уплотнения.

Типичные операции механической обработки включают в себя:

• Внешняя обработка корпуса клапана.
• Обработка проточных каналов.
• Обработка уплотнительной поверхности.
• Обработка концов соединения.
• Окончательная обработка размеров.

Поскольку Инконель 600 считается трудным для обработки сплавом, для поддержания эффективности обработки и качества поверхности необходимы подходящие режущие инструменты и оптимизированные параметры обработки.

Проверка качества кованого обратного клапана Inconel 600

Обратный клапан из инконеля 600, являющийся компонентом клапана, выдерживающего давление, требует строгого контроля качества на протяжении всего производства.

Тестирование химического состава

Химический анализ проводится для подтверждения того, что состав материала соответствует требованиям спецификаций сплава Инконель 600.

Неразрушающий контроль

К распространенным методам неразрушающего контроля относятся:

• Ультразвуковой контроль (UT)
• Пенетрантное тестирование жидкостью (PT)

Эти проверки помогают выявить внутренние несплошности и поверхностные дефекты.

Проверка размеров

Критические размеры кованого корпуса клапана проверяются по чертежам для обеспечения правильной сборки и эксплуатации.

Испытание давлением

Готовый обратный клапан перед поставкой подвергается испытанию под давлением для проверки устойчивости к давлению и герметичности.

Преимущества свободной ковки при производстве обратных клапанов из Inconel 600

Улучшенное использование материалов

Свободная ковка позволяет материалу приблизиться к окончательной форме корпуса клапана, сокращая ненужные припуски на механическую обработку и улучшая расход материала.

Улучшенная внутренняя структура

Пластическая деформация во время ковки помогает улучшить компактность материала и способствует созданию более непрерывной внутренней структуры.

Подходит для индивидуальных и крупных компонентов

Поскольку свободная ковка не ограничивается фиксированными формами, она обеспечивает гибкость для изготовления корпусов клапанов специальных размеров и высоколегированных компонентов.

Заключение

Производство обратных клапанов Inconel 600 методом свободной ковки включает в себя множество контролируемых процессов, включая проверку сырья, нагрев, ковку, термообработку, механическую обработку и окончательные испытания. Каждый этап влияет на качество и надежность эксплуатации готовой арматуры.

Благодаря правильному управлению процессом ковки обратные клапаны Inconel 600 могут в полной мере использовать преимущества материалов из сплавов на основе никеля и обеспечивать стабильную работу в высокотемпературных, агрессивных и требовательных промышленных условиях.
