Когда следует выбирать задвижку с редуктором вместо стандартной задвижки с маховиком?

При выборе задвижек многие покупатели сталкиваются с вопросом: обе задвижки имеют ручное управление, почему в некоторых задвижках используются стандартные маховики, а для крупногабаритных агрегатов требуются редукторы в сборе?

Фактически, задвижка с приводом от редуктора не является простой заменой стандартных задвижек с маховиком. Основное отличие заключается в способах срабатывания. Окончательный выбор зависит от реальных условий эксплуатации: размера клапана, давления, перепада давления, рабочего крутящего момента и условий доступа на объекте.

Не принимайте решения, основываясь только на номинальном диаметре или номинальном давлении. Правильный подход — проверить фактический рабочий крутящий момент и убедиться, что ручного усилия достаточно для работы клапана.

Как работает стандартная задвижка с маховиком?

Стандартная задвижка с маховиком приводит в движение шток непосредственно за счет вращения маховика. Операторы поворачивают маховик, чтобы переместить шток и диск затвора вверх и вниз, чтобы открыть или закрыть трубопровод.

Благодаря простой конструкции и меньшему количеству деталей привода эта конструкция широко применяется для задвижек малого и среднего размера.

Подходящие сценарии для стандартных задвижек с ручным дублером

• Низкий рабочий момент клапана
• Достаточно места на объекте для прямого ручного управления
• Редкие циклы открытия-закрытия
• Предпочтение простой конструкции и минимальным требованиям к обслуживанию.

Например, задвижка среднего размера для общего водоснабжения с низким рабочим давлением, низким перепадом давления на клапане и доступным маховиком обычно хорошо работает со стандартным приводом маховика.

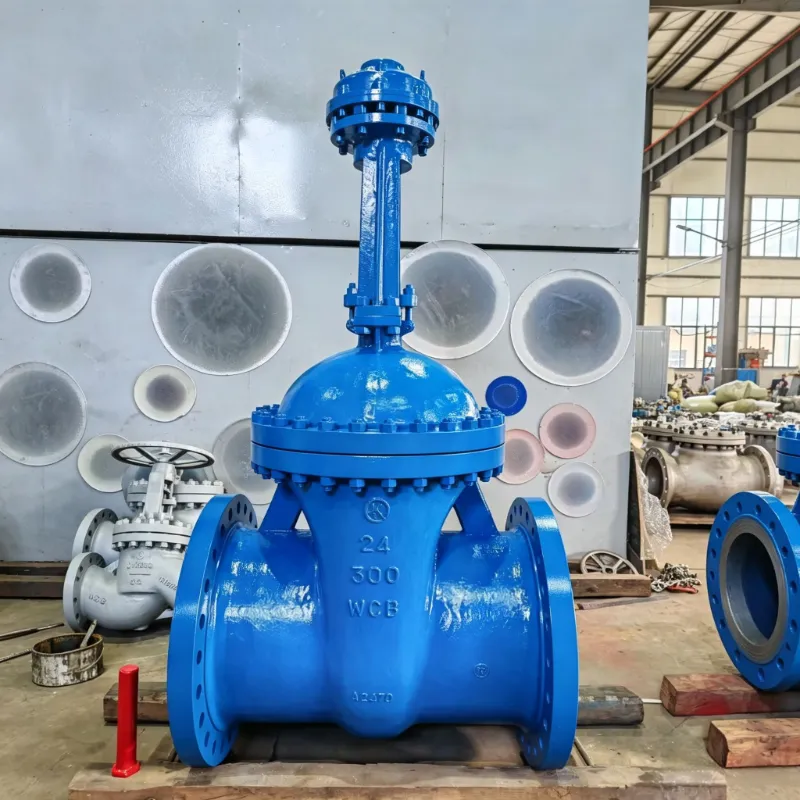

Какова функция задвижки с редуктором?

Задвижка с приводом от редуктора устанавливает механическую зубчатую передачу между маховиком и штоком клапана. Редуктор повышает выходной крутящий момент, поэтому операторы могут открывать или закрывать клапан с гораздо меньшими ручными усилиями.

Обратите внимание: редуктор не изменяет внутреннее давление в трубопроводе и не снижает давление среды. Это решает только проблемунедостаточное ручное рабочее усилие.

Ключевые проблемы, решаемые с помощью привода коробки передач

• Уменьшите ручное усилие, необходимое для работы клапана.
• Опорные клапаны с высоким требованием пускового крутящего момента
• Подходит для условий работы с большими размерами и высокими нагрузками
• Подходит для мест установки с ограниченным рабочим пространством

Как давление и перепад давления влияют на работу задвижки?

Во многих источниках просто говорится: «Клапанам высокого давления нужны редукторы», что не совсем верно.

Одним из критических факторов затруднения открытия клапана являетсяперепад давления- разница давлений между входной и выходной сторонами клапана.

Например:

Несмотря на то, что в обоих сценариях давление на входе составляет 10 бар, в сценарии Б перепад давления составляет 8 бар. Для подъема диска ворот требуется гораздо большая сила.

Основные физические взаимоотношения можно резюмировать следующим образом:

Сила = Давление × Площадь

При фиксированной зоне воздействия давления более высокий перепад давления создает большую действующую силу.

Тем не менее, фактический рабочий крутящий момент не может быть рассчитан только по давлению. На это также влияют размеры клапана, конструкция диска затвора, конструкция штока, конфигурация уплотнения и потери на трение.

Почему мы не можем выбирать коробку передач исключительно на основании размера клапана?

В инженерной практике существует распространенное заблуждение:

«Чем больше размер DN, тем более необходимым становится редуктор».

Этот вывод вводит в заблуждение.

В качестве примера возьмем задвижку DN300:

• Один агрегат DN300, установленный в системе водоснабжения низкого давления с низким перепадом давления, может по-прежнему работать со стандартным маховиком.
• Еще одной установке DN300 для тяжелых промышленных трубопроводов с высоким перепадом давления при открытии потребуется помощь редуктора.

Поэтому номинальный размер является лишь справочным показателем. Фактический рабочий крутящий момент является решающим фактором при выборе привода.

Ключевые параметры, которые следует проверить при выборе задвижек с редуктором

Для крупногабаритных или критически важных промышленных применений запросите у производителя клапана следующие данные:

Особенно важен момент отрыва. Клапанам, которые остаются закрытыми в течение длительного времени, часто требуется дополнительный крутящий момент для преодоления статического сопротивления в момент открытия.

Когда использовать стандартные задвижки с маховиком?

Стандартные задвижки с маховиком предпочтительны для:

• Малые и средние номинальные размеры
• Низкая рабочая частота
• Легкий физический доступ для операторов
• Рабочий крутящий момент в пределах допустимого ручного диапазона
• Приложения, требующие простой структуры и удобного обслуживания.

Когда использовать задвижки с редуктором?

Задвижки с приводом от редуктора рекомендуются для:

• Крупногабаритные промышленные задвижки
• Условия работы, требующие высокого пускового момента
• Клапаны установлены в труднодоступных местах
• Случаи, когда прямое ручное управление становится затруднительным
• Системы, требующие стабильного механического приведения в действие

Задвижка с редуктором или задвижка с маховиком: как решить?

При выборе типа срабатывания не зацикливайтесь только на том, «какой размер клапана» или «какое номинальное давление». Оцените все нижеприведенные пункты комплексно:

• Фактическое рабочее давление
• Перепад давления на корпусе клапана
• Номинальный размер клапана
• Требуемый рабочий крутящий момент
• Условия установки на месте
• Доступ оператора и режим работы

Если стандартный маховик удовлетворяет эксплуатационным требованиям, добавление редуктора не принесет никакой дополнительной пользы. Когда ручное управление становится утомительным и требуется высокий крутящий момент, разумным решением является приведение в действие коробки передач.

Заключение

Не существует абсолютного победителя между стандартной задвижкой с маховиком и задвижкой с редуктором.

Решения с маховиком имеют простую конструкцию, обеспечивающую благоприятные условия эксплуатации. Редукторы снижают нагрузку на ручной труд благодаря механической трансмиссии, что идеально подходит для крупногабаритных установок с высокой нагрузкой или труднодоступными местами.

Правильный рабочий процесс выбора должен выглядеть следующим образом:

Условия эксплуатации → Дифференциальное давление → Рабочий крутящий момент → Выбор типа привода

Вместо упрощенного правила:

Больший размер клапана = необходимо использовать редуктор.
