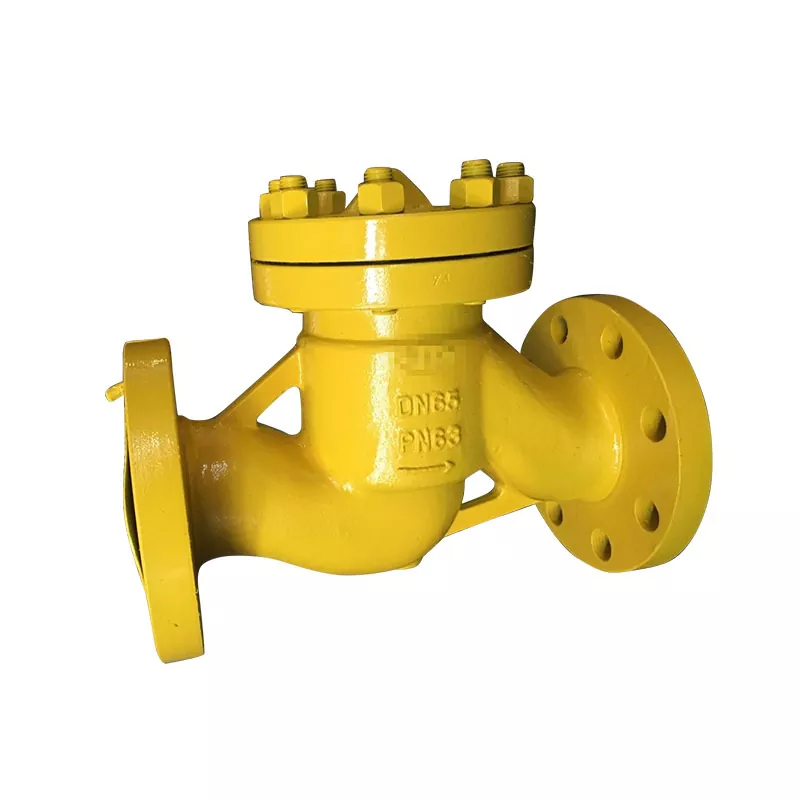

Подъемные обратные клапаны

Функция подъемного обратного клапана клапана Hanno заключается в том, чтобы позволить среде течь только в одном направлении и предотвратить обратный поток. Обычно клапан такого типа работает автоматически, и под давлением жидкости, текущей в одном направлении, тарелка клапана открывается; Когда жидкость течет в противоположном направлении, давление жидкости и собственный вес блока клапанов воздействуют на седло клапана, тем самым перекрывая поток. Обратные клапаны с внутренней резьбой и обратные клапаны-бабочки относятся к этому типу клапанов, который включает поворотные обратные клапаны и подъемные обратные клапаны. Поворотный обратный клапан имеет шарнирный механизм и дверное сиденье для чтения, которое может свободно опираться на наклонную поверхность заушника. Чтобы гарантировать, что клапан может каждый раз достигать соответствующего положения на поверхности седла клапана, клапан имеет шарнирный механизм, так что клапан имеет достаточное пространство для поворота и обеспечивает правильный и полный контакт с седлом клапана во время регулировки. Клапаны могут быть изготовлены полностью из металла, а могут быть отформованы в обшивку рассады на всю стену или заменены защитными поверхностями. Это определяет требования к производительности сухого тела. Когда возвратная сетка открывающегося типа полностью открыта, сила демпфирования практически постоянна и не подвержена влиянию солнечного света. Таким образом, падение демпфирующей силы открывающейся испытательной двери относительно невелико, а уравнительный штифт между северным возвратом восходящего типа расположен на уплотнительной поверхности седла клапана на корпусе клапана. За исключением клапана, который можно свободно поднимать и опускать, остальная часть клапана похожа на проходной клапан. Давление жидкости заставляет клапан подниматься с уплотнительной поверхности седла клапана, а обратный поток среды заставляет клапан падать обратно на седло клапана и перекрывать поток. В зависимости от условий использования устройство считывания может быть выполнено из цельного металла или иметь резиновые прокладки или резиновые аминные кольца на регулировочной рамке. Как и носитель, канал для прохождения жидкости через обратный клапан подъемного типа также узкий, поскольку падение давления через обратный клапан подъемного типа больше, чем у обратного клапана семейства открывающегося типа, и поток поворотного обратного клапана менее ограничен,

Особенности продукта:

1. Зазор восходящего обратного клапана имеет форму диска и вращается вокруг оси канала седла клапана. Благодаря широкому внутреннему каналу, образующему линию потока, сопротивление потоку меньше, чем у поднимающегося дроссельного затвора, что делает его подходящим для ситуаций с низкой скоростью потока и большим диаметром устья, когда поток не меняется часто. Однако он не подходит для пульсирующего потока, и его герметичность не так хороша, как у подъемного типа. Обратные клапаны-бабочки делятся на три типа: однодисковые, двухдисковые и полудисковые. Эти три формы в основном классифицируются по диаметру клапана, чтобы предотвратить гидравлический удар, когда среда перестает течь или течет обратно.

2. Подъемный обратный клапан: обратный клапан, который скользит вдоль вертикальной осевой линии корпуса клапана. Обратные клапаны с внутренней резьбой могут устанавливаться только на горизонтальных трубопроводах. Для обратных клапанов малого диаметра высокого давления можно использовать сферический клапан. Корпус обратного дроссельного клапана имеет ту же форму, что и проходной клапан (который можно использовать взаимозаменяемо с проходными клапанами), поэтому его коэффициент положительной силы жидкости относительно высок. Его структура аналогична конструкции шарового клапана, а корпус клапана и стержень клапана такие же, как у шарового клапана. Верхняя часть клапана и нижняя часть крышки клапана обработаны направляющими втулками, а направляющий цилиндр клапана может свободно подниматься и опускаться внутри направляющей втулки крышки клапана. Когда среда течет вниз по потоку, клапан открывается под действием тяги среды. Когда среда перестает течь, клапан падает на седло клапана за счет самопровисания, играя роль в предотвращении обратного потока среды. Направление впускного и выпускного каналов среды прямоточного обратного клапана угольного типа перпендикулярно направлению канала седла клапана; Обратный клапан с вертикальным подъемом имеет направление впускного и выпускного канала среды, такое же, как направление канала седла клапана, а его сопротивление потоку меньше, чем у прямого типа.

‌‌Материалы
