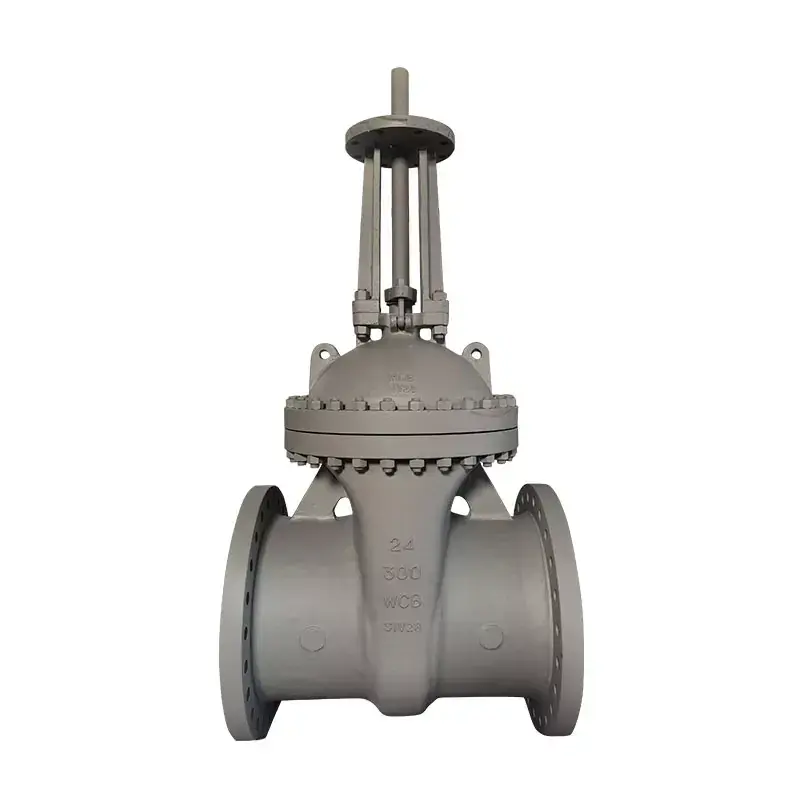

Задвижки с выдвижным штоком

Высококачественная задвижка Hanno Valve с выдвижным штоком подходит для различных условий эксплуатации. Он специально разработан для систем, требующих частой эксплуатации или где жизненно важно интуитивное понимание состояния клапана, например, систем противопожарной защиты, водоснабжения и дренажа.

Отличительной особенностью задвижки Hanno Valve с выдвижным штоком является внешний шток. Такая конструкция гарантирует, что резьба не будет контактировать с жидкостью, предотвращая коррозию и облегчая смазку и наблюдение.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА HANNO VALVE SOLUTIONS

Визуальное рабочее состояние: поскольку шток поднимается и опускается, операторы могут с первого взгляда определить положение клапана, что является требованием безопасности во многих протоколах пожарной безопасности.

Простота автоматизации: конструкция открытого штока позволяет очень удобно добавлять дополнительные приводные механизмы, такие как электрические приводы или пневматические устройства, для интеграции дистанционного управления.

Повышенное усилие рычага: разработка Hanno Valve гарантирует, что эти клапаны обеспечивают больший рычаг, что значительно облегчает их открытие и закрытие по сравнению со стандартными конструкциями.

Превосходное уплотнение: в большинстве наших задвижек используется принудительное уплотнение, при котором внешняя механическая сила обеспечивает плотное прижатие пластины затвора к седлу, обеспечивая герметичность.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ДИЗАЙН

Механическое управление

Шток клапана движется линейно вдоль пластины затвора. Используя высокоточную трапециевидную резьбу, гайка в верхней части узла клапана Hanno преобразует крутящий момент в мощное линейное усилие.

Проектирование ворот

Затвор движется перпендикулярно направлению жидкости. Обратите внимание, что эти клапаны спроектированы так, чтобы быть полностью открытыми или полностью закрытыми; они не предназначены для дросселирования или регулировки расхода.

Конструкция клиновых ворот: уплотнительные поверхности имеют форму клина. Угол клина обычно составляет $5^{\circ}$, но его можно отрегулировать до $2^{\circ}52'$ в зависимости от температуры среды.

Жесткие и эластичные ворота:

Жесткие ворота: прочная цельная конструкция, обеспечивающая стандартную надежность.

Эластичный затвор: способен к небольшой деформации для компенсации отклонений уплотняющей поверхности и колебаний температуры.

КЛАССИФИКАЦИЯ ПРОДУКЦИИ

Являясь ведущим поставщиком, Hanno Valve предлагает различные конфигурации задвижек с выдвижным штоком для удовлетворения конкретных потребностей проекта:

По конфигурации уплотненияКлиновые задвижки: Включают однополюсные, двухпластинчатые и упругие варианты задвижек. Параллельные задвижки: Включают конструкции с одинарной и двойной задвижкой. По положению штока

Хотя мы специализируемся на задвижках с выдвижным штоком (внешний винт и ярмо — OS&Y), мы также предлагаем варианты со скрытым штоком для сред с ограниченным пространством.

Материалы

СВЯЗАТЬСЯ С HANNO VALVEСЕГОДНЯ

Повысьте надежность вашего трубопровода с помощью задвижки Hanno Valve с выдвижным штоком. Наша команда предоставляет экспертную техническую поддержку, чтобы вы могли выбрать подходящие материалы и характеристики для вашего проекта.
