Почему низкотемпературные задвижки так важны для криогенных систем и систем СПГ?

В таких отраслях, как производство СПГ, нефтехимическая переработка и разделение воздуха, трубопроводы должны работать с средами при чрезвычайно низких температурах — часто ниже -100°C. В таких условиях стандартные клапаны могут стать хрупкими, потерять герметичность или полностью выйти из строя.Низкотемпературные задвижкиотХанно Клапанспециально разработаны для обеспечения надежной работы в криогенных средах. В этой статье рассматриваются конструктивные особенности, выбор материалов и стандарты качества, которые делают эти клапаны надежным выбором для требовательных низкотемпературных применений.

Проблема контроля низкотемпературной жидкости

Поскольку глобальный спрос на сжиженный природный газ (СПГ) и промышленные газы продолжает расти, потребность в надежных системах контроля криогенных жидкостей никогда не была такой высокой. Трубопроводы, транспортирующие этилен, пропилен, жидкий азот и другие криогенные среды, работают при температуре до -196°С. В таких крайностях стандартные клапаны из углеродистой стали становятся хрупкими и склонными к разрушению. Уплотнительные материалы могут потерять эластичность, что приведет к протечкам. Для обеспечения безопасности, надежности и длительного срока службы необходимы специализированные клапаны.

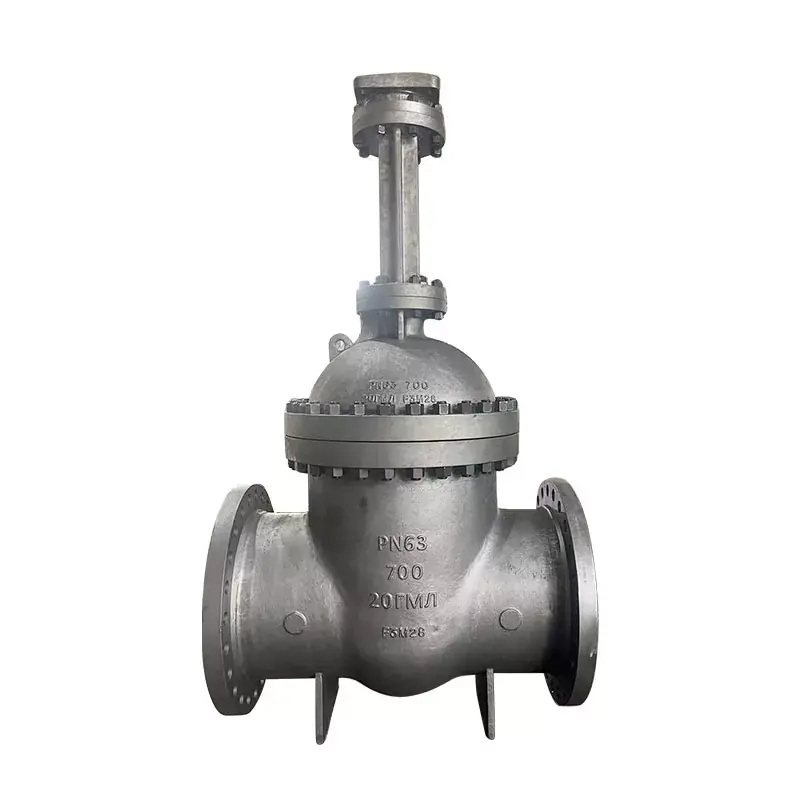

The Низкотемпературные задвижкиотХанно Клапанпредназначены для решения этих задач. Изготовленные из тщательно отобранных материалов, устойчивых к низким температурам, таких как нержавеющая сталь, сплавы на основе никеля, LCB, LF1, LF3, LC3 и CF8, эти клапаны сохраняют механическую прочность и ударопрочность даже при криогенных температурах. В этой статье рассматриваются их ключевые особенности, характеристики материалов и отрасли, в которых они наиболее часто используются.

Технические характеристики

Ниже приводится краткое описание основных технических характеристикНизкотемпературные задвижкиотХанно Клапан.

Выбор материала и структурное проектирование

Производительность низкотемпературного клапана во многом зависит от материалов, использованных в его конструкции.Ханно Клапанвыбирает материалы специально по их способности сохранять механические свойства при криогенных температурах.

Уплотнительные поверхности затвора и седла клапана сварены твердосплавными материалами для повышения износостойкости и продления срока службы. Это наложение также повышает устойчивость к коррозии, что имеет решающее значение в тех случаях, когда криогенные среды могут содержать примеси или влагу.

Варианты дизайна капота

Ханно Клапанпредлагает две конфигурации капота дляНизкотемпературные задвижки, что позволяет клиентам выбрать наиболее подходящий вариант для конкретных условий эксплуатации.

Конструкция капота с болтовым креплением

Корпус клапана и крышка соединяются при помощи высокопрочных болтов и гаек. Гибкая графитовая прокладка 316 обеспечивает надежную герметизацию. Для применений, требующих дополнительной целостности уплотнения, доступны уплотнительные конструкции с металлическими кольцами. Эта конструкция подходит для общих криогенных применений, где предполагается доступ для обслуживания.

Сварная конструкция капота

В сварной конструкции крышки используется резьбовое соединение в сочетании с технологией полного сварного уплотнения. Такая конструкция обеспечивает повышенную надежность уплотнения для критически важных криогенных применений и систем транспортировки опасных сред. Особенно рекомендуется для применений, где предотвращение утечек является главным приоритетом.

Приложения в разных отраслях

The Низкотемпературные задвижкиотХанно Клапаниспользуются в различных криогенных и низкотемпературных приложениях:

• СПГ-проекты– Для регулирования расхода сжиженного природного газа при хранении, транспортировке и регазификации.

• Нефтехимическая промышленность– Обращение с этиленом, пропиленом и другими легкими углеводородами при криогенных температурах.

• Промышленные газовые системы– Используется при производстве и распределении жидкого азота, жидкого кислорода и жидкого водорода.

• Установки разделения воздуха– Для контроля криогенных жидкостей при разделении атмосферных газов.

• Электростанции– В комбинированном цикле и других системах производства электроэнергии, в которых используются криогенные жидкости.

• Криогенные системы хранения– В резервуарах и перекачивающих системах для хранения и перемещения сжиженных газов.

Часто задаваемые вопросы (FAQ)

Вопрос: Для какого температурного диапазона подходят эти клапаны?

Ответ: Клапаны рассчитаны на рабочие температуры от -46°C до -196°C, что делает их пригодными для большинства криогенных и низкотемпературных применений.

Вопрос: Какие материалы используются в конструкции низкотемпературных задвижек?

О: Клапаны изготовлены из таких материалов, как LCB, LF1, LF3, LC3, CF8 и нержавеющей стали, выбранных из-за их ударопрочности и механических свойств при низких температурах.

Вопрос: В чем разница между болтовыми и сварными конструкциями крышек?

О: Конструкция крышки с болтовым креплением упрощает обслуживание и доступ. Сварная конструкция крышки обеспечивает повышенную надежность уплотнения, что делает ее подходящей для критических или опасных применений.

Вопрос: В каких отраслях обычно используются эти клапаны?

Ответ: Они широко используются в проектах СПГ, нефтехимической переработке, добыче промышленного газа, разделении воздуха и производстве электроэнергии.

Вопрос: Какие сертификаты имеет Hanno Valve?

А:Ханно Клапанимеет сертификаты ISO 9001, ISO 14001, CE, API 600 и российского TC 010/032.

Вопрос: Проверяются ли клапаны перед отправкой?

А: Да. Перед поставкой каждый клапан проходит испытания под давлением и проверку на герметичность, качество материала и точность размеров.

Заключение

The Низкотемпературные задвижкиотХанно Клапанразработаны для надежной работы в самых сложных криогенных средах. Благодаря материалам, выбранным с учетом ударопрочности при температурах до -196°C, прочным уплотнительным конструкциям и всесторонним испытаниям качества, эти клапаны представляют собой надежное решение для применения в СПГ, нефтехимии и промышленных газах. Опираясь на более чем 25-летний опыт производства и многочисленные международные сертификаты,Ханно Клапанпредоставляет продукцию, отвечающую строгим требованиям мировой промышленности. Для получения подробных технических данных, цен или обсуждения индивидуального заказа свяжитесь с нами по телефону.связаться с нами,Ханно КлапанКоманда продаж готова предоставить профессиональную поддержку и конкурентоспособные решения.
