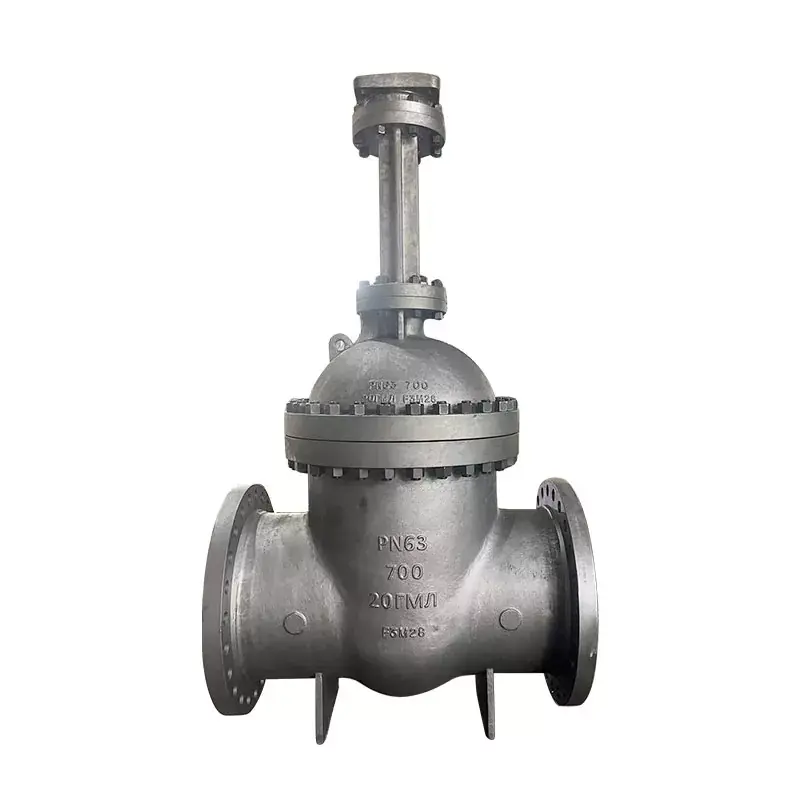

Низкотемпературные задвижки

В низкотемпературных задвижках Hanno Valve обычно используется металлическая конструкция уплотнения, обеспечивающая сохранение хороших характеристик уплотнения в условиях низких температур и предотвращение утечки жидкости. ‌ ‌

Основным материалом низкотемпературных задвижек являются LCB, LCC, LC1, 20GL, 20GML, нержавеющая сталь и т. д.

Низкотемпературные задвижки Hanno Valve выпускаются с двумя типами конструкций клапанных крышек. Первый тип — крышка клапана болтового типа. Согласно этой конструкции корпус клапана и крышка клапана соединены болтами и гайками и обернуты прокладками (изготовленными из гибкого графита 316). Если у клиентов есть особые требования, для соединения также можно использовать металлические кольца. Вторая форма конструкции – приварная клапанная крышка. Согласно этой конструктивной форме корпус клапана и крышка клапана соединены резьбой и полностью герметично сварены. Если у клиентов есть особые требования, можно также использовать сквозные сварные соединения.

Номинальное давление: 1,6 МПа ~ 2,5 МПа

Характеристики изделия: Ду15~300мм

Материал изделия: углеродистая сталь, нержавеющая сталь, жаропрочная сталь.

Применимая температура: -45oC~197 oC

Применяемые среды: этилен, пропилен, жидкий азот, жидкий водород.

Технические требования к низкотемпературным задвижкам:

1. Проектирование, производство и приемка должны соответствовать JB/T 7749-95.

2. Основные материалы: LCB, LF1, LF3, LC3, CF8, F304 и т. д.

3. Длина конструкции должна соответствовать стандарту GB/T 12221-1989.

4. Размер фланцевого соединения должен соответствовать стандарту JB/T 79-1994.

5. Применимая температура: от -46 до 196 ° C.

6. Проверка и испытание клапанов должны соответствовать стандарту JB/T 9092-1999.

Основные материалы низкотемпературных задвижек:

1. Корпус клапана и крышка клапана: нержавеющая сталь.

2. Стержень клапана: 1Cr18Ni9Ti.

3. Уплотнительная поверхность затвора и седла клапана: сварной твердый сплав.

4. Гайка штока клапана: алюминиевая бронза.

5. Прокладка: низкотемпературный асбест, лист асбестовой резины, пропитанный воском.

6. Упаковка: гибкий графит, политетрафторэтилен, асбестовый канат, пропитанный ПТФЭ.

7. Маховик: ковкий или ковкий чугун.
