Почему задвижки с маховиком по-прежнему остаются надежным выбором для изоляции промышленных трубопроводов

Абстрактный: Задвижки с маховикомостаются практичным решением для изоляции трубопроводов, поскольку они сочетают в себе простую механическую конструкцию, ручное управление, стабильное уплотнение и широкую гибкость применения.Ханнопредлагает надежные клапаны, предназначенные для промышленных и гражданских трубопроводных систем, с конфигурациями материалов и производственными возможностями, подходящими для требовательных условий эксплуатации. В этом руководстве объясняется, как работают задвижки с маховиком, их основные преимущества, требования к установке, методы технического обслуживания, а также факторы, которые покупатели должны учитывать при выборе надежного поставщика задвижек.

Оглавление

• Что такое задвижки с маховиком?
• Как работают задвижки с маховиком?
• Каковы основные преимущества?
• Какие материалы обычно используются?
• Где используются задвижки с маховиком?
• Как выбрать правильный клапан?
• Каковы требования к установке и обслуживанию?
• Чем задвижки с маховиком отличаются от других вариантов?
• Часто задаваемые вопросы

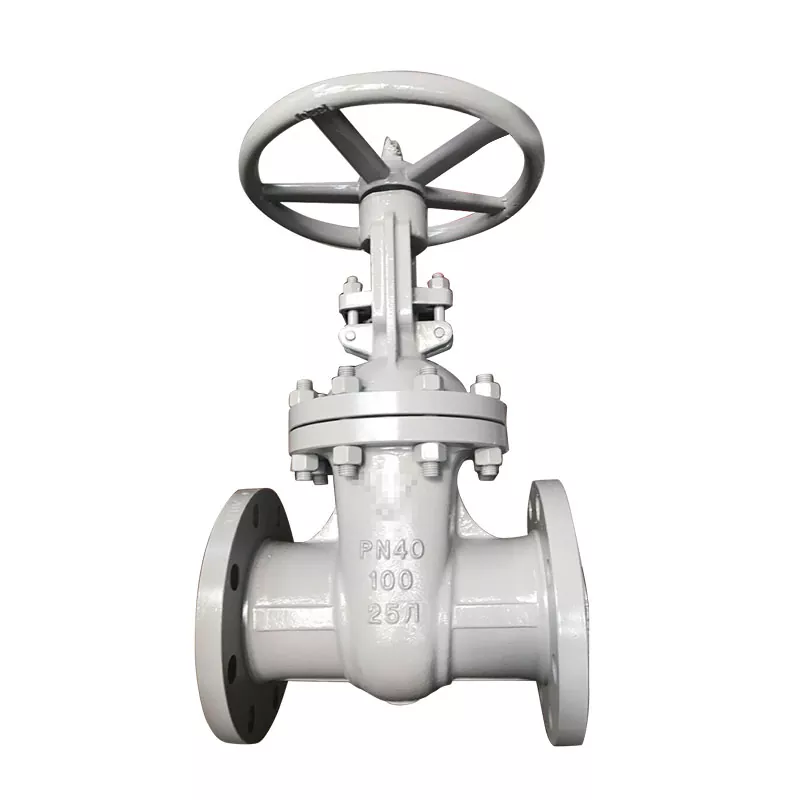

Что такое задвижки с маховиком?

Задвижки с маховикомпредставляют собой запорные клапаны с ручным управлением, в которых используется вращающийся маховик для перемещения штока клапана и подъема или опускания затвора. Когда заслонка поднимается от седла, трубопровод открывается и среда может проходить через него. Когда ворота приближаются к сиденью, проход перекрывается.

В отличие от регулирующих клапанов, предназначенных для непрерывного регулирования расхода, задвижки в первую очередь предназначены для полностью открытого или полностью закрытого режима работы. Этот принцип работы делает их особенно полезными там, где надежная изоляция трубопровода важнее возможности регулирования.

Согласно информации о продукции Hanno, ее задвижки с маховиком имеют относительно простую конструкцию и ручной метод управления, что делает их пригодными для различных промышленных и гражданских применений.

Как работают задвижки с маховиком?

Принцип работы относительно прост. Поворот маховика преобразует вращательное движение в линейное движение штока. Затем шток перемещает ворота вертикально до тех пор, пока ворота не достигнут требуемого открытого или закрытого положения.

1. Вращение маховика:Оператор поворачивает маховик вручную.
2. Движение штока:Шток перемещается в соответствии с направлением вращения.
3. Движение ворот:Затвор перемещается вверх или вниз внутри корпуса клапана.
4. Изоляция потока:Затвор отделяется от седла клапана или контактирует с ним.
5. Окончательная позиция:Клапан остается полностью открытым или полностью закрытым во время нормальной эксплуатации.

Для стандартного режима работы Ханно определяет вращение по часовой стрелке для закрытия и вращение против часовой стрелки для открытия. В руководстве компании также подчеркивается, что задвижки не следует использовать для регулирования.

Каковы основные преимущества задвижек с маховиком?

Продолжающаяся популярность задвижек с маховиком во многом связана с их механической простотой и надежной функцией изоляции. На объектах, где электрическое или пневматическое управление не требуется, ручное управление также может снизить сложность системы.

Ханно описывает свои задвижки с маховиком как предлагающие простую конструкцию, ручное управление, стабильные характеристики уплотнения и пригодность для широкого спектра применений.

Какие материалы обычно используются?

Выбор материала напрямую влияет на долговечность клапана, характеристики уплотнения, коррозионную стойкость и пригодность для различных сред и условий эксплуатации. Таким образом, покупателям следует оценить полную спецификацию материала, а не выбирать клапан только по номинальному размеру.

Например, в опубликованной Hanno конфигурации задвижки с маховиком указан корпус 25L, поверхность седла из 13Cr, шток из 2Cr13, прокладка из графита 304 плюс, набивка из расширенного графита, подшипники GCr15, латунная гайка штока и маховик QT400.

При фактической закупке окончательная спецификация материала всегда должна быть проверена на соответствие проектному давлению, температуре, среде, условиям коррозии, применимым стандартам и утвержденному чертежу клапана.

Где используются задвижки с маховиком?

Поскольку задвижки с маховиком представляют собой в первую очередь изолирующие устройства, они могут быть встроены во многие трубопроводные системы, где операторам необходим простой метод остановки или восстановления потока.

• Нефть и нефтепереработка:Изоляция трубопровода и отключение технологической системы.
• Химическая обработка:Изоляция совместимых технологических и инженерных линий.
• Производство электроэнергии:Поддержка изоляции в системах водоснабжения, пара и коммунальных услуг.
• Вода и сточные воды:Изоляция магистралей и оборудования.
• Промышленное производство:Ручная изоляция технологических трубопроводов.
• Общегражданские системы:Приложения, в которых достаточно ручного отключения трубопровода.

Более широкий ассортимент задвижек Hanno предназначен для таких отраслей, как нефтяная, химическая, фармацевтическая, производство удобрений, электроэнергетика, водоснабжение и водоотведение, морская промышленность, металлургия и энергетика.

Как выбрать правильный клапан?

Выбор задвижки с маховиком следует начинать с условий эксплуатации, а не только с цены. Технически подходящий клапан может повысить надежность эксплуатации и снизить риски при обслуживании в течение всего срока службы оборудования.

1. Определить номинальный размер:Сопоставьте размер клапана с требованиями к трубопроводу и соединениям.
2. Подтвердите номинальное давление:Выберите класс давления, соответствующий максимальным условиям эксплуатации системы.
3. Оцените температуру:Учитывайте как нормальную, так и максимальную/минимальную рабочую температуру.
4. Определите среду:Проверьте совместимость с водой, маслом, газом, химикатами, паром или другими средами.
5. Выберите материалы корпуса и отделки:Учитывайте коррозию, эрозию, температуру и механические требования.
6. Проверьте тип подключения:Подтвердите, требуется ли фланцевое, приварное, резьбовое или другое соединение.
7. Проверьте рабочий крутящий момент:Для больших клапанов или высокого перепада давления может потребоваться редуктор, а не прямое ручное управление.
8. Подтвердите применимые стандарты:Ознакомьтесь со спецификациями проекта и необходимыми стандартами проектирования, тестирования и сертификации.

Последний пункт особенно важен для промышленных закупок. Hanno также производит задвижки с приводом от редуктора для более крупных клапанов, где прямое управление с помощью маховика может потребовать чрезмерных ручных усилий. Опубликованный ассортимент задвижек для редукторов охватывает DN150–DN1400 и классы давления до класса 2500.

Каковы требования к установке и обслуживанию?

Правильная установка имеет важное значение для поддержания эффективности уплотнения и уменьшения ненужных эксплуатационных проблем. Перед установкой камеру клапана и уплотнительные поверхности следует очистить от грязи, песка и других загрязнений.

Контрольный список установки

• Проверьте модель клапана и присоединительные размеры.
• Подтвердите необходимую ориентацию установки.
• Перед сборкой очистите уплотнительные поверхности.
• Равномерно затяните соединительные болты.
• Проверьте сжатие набивки, не препятствуя плавному движению штока.
• Оставьте достаточно свободного пространства для работы и обслуживания маховика.
• Следуйте инструкциям производителя для клапанов, оснащенных приводными механизмами.

Ханно особенно рекомендует избегать столкновений или неправильного обращения с маховиками и сохранять достаточное пространство для работы. Для часто эксплуатируемых клапанов руководство рекомендует смазывать не реже одного раза в месяц.

Регулярные проверки также должны быть сосредоточены на состоянии уплотнения, движении штока, утечках, целостности маховика, фланцевых соединениях и необычном рабочем сопротивлении. Если требуется чрезмерная сила, операторы должны выяснить причину, а не использовать удлинители или другие подручные инструменты.

Чем задвижки с маховиком отличаются от других вариантов?

Выбор лучшего типа клапана зависит от предполагаемой функции. Задвижки с маховиком особенно подходят, когда основным требованием является надежная ручная изоляция, а не непрерывное регулирование потока.

Поэтому задвижку не следует выбирать просто потому, что она недорогая или привычная. Важнейший вопрос заключается в том, соответствует ли принцип работы клапана фактической функции трубопровода.

Часто задаваемые вопросы о задвижках с маховиком

1. Для чего в основном используются задвижки с маховиком?

Они в основном используются для полного открытия или полного закрытия потока в трубопроводе. Обычно они не предназначены для дросселирования или непрерывного регулирования расхода.

2. Могут ли задвижки с маховиком работать без электричества?

Да. Стандартная конфигурация с маховиком использует ручное механическое управление и поэтому обычно не требует внешнего источника электроэнергии.

3. В какую сторону повернуть маховик, чтобы закрыть задвижку?

В конфигурации Hanno вращение по часовой стрелке закрывает клапан, а вращение против часовой стрелки открывает его. Всегда проверяйте инструкции по эксплуатации, прилагаемые к конкретному клапану.

4. Можно ли использовать задвижку для дросселирования?

Нет. Задвижки обычно предназначены для полностью открытого или полностью закрытого режима работы. Их использование для дросселирования может привести к нежелательным условиям потока и преждевременному износу.

5. Как часто следует смазывать часто эксплуатируемую задвижку с ручным дублером?

Ханно рекомендует смазывать клапаны, которые часто открываются и закрываются, не реже одного раза в месяц, при этом фактические интервалы технического обслуживания также должны отражать условия эксплуатации и инструкции по техническому обслуживанию производителя.

6. Когда следует выбирать задвижку с редуктором?

Конфигурацию редуктора можно рассмотреть, когда размер клапана, перепад давления или рабочий крутящий момент делают прямое управление маховиком непрактичным. Hanno специально позиционирует задвижки для редукторов там, где требуются дополнительные механические преимущества.

Вывод: являются ли задвижки с маховиком разумным выбором для изоляции трубопровода?

Для трубопроводных систем, которым требуется надежное перекрытие, а не постоянное регулирование расхода, задвижки с маховиком остаются практичным и универсальным выбором. Их простая механическая конструкция, ручное управление, стабильное уплотнение и адаптируемая конфигурация материалов делают их пригодными для многих промышленных и гражданских применений. Выбор правильного размера, номинального давления, материала, соединения и рабочей конфигурации имеет важное значение для долгосрочной работы. Если вы приобретаете надежные задвижки с маховиком от китайского производителя или вам нужна помощь в подборе клапана в соответствии с требованиями вашего трубопровода,связаться с намив Hanno для получения спецификаций продукции, технического руководства и предложения, адаптированного к вашему проекту.
