Задвижки, обратные клапаны и шаровые клапаны: как выбрать правильный клапан?

Задвижки, Обратные клапаны, иШаровые клапанышироко используются в промышленных трубопроводных системах, но они разработаны с учетом различных требований к регулированию расхода. Задвижка в основном используется для изоляции трубопровода, обратный клапан предотвращает обратный поток, а шаровой клапан обычно выбирается для регулирования потока.

Понимание того, как работают эти три типа клапанов и где они обычно используются, может сделать выбор клапана более простым, особенно при работе с различными условиями давления, температуры и среды.

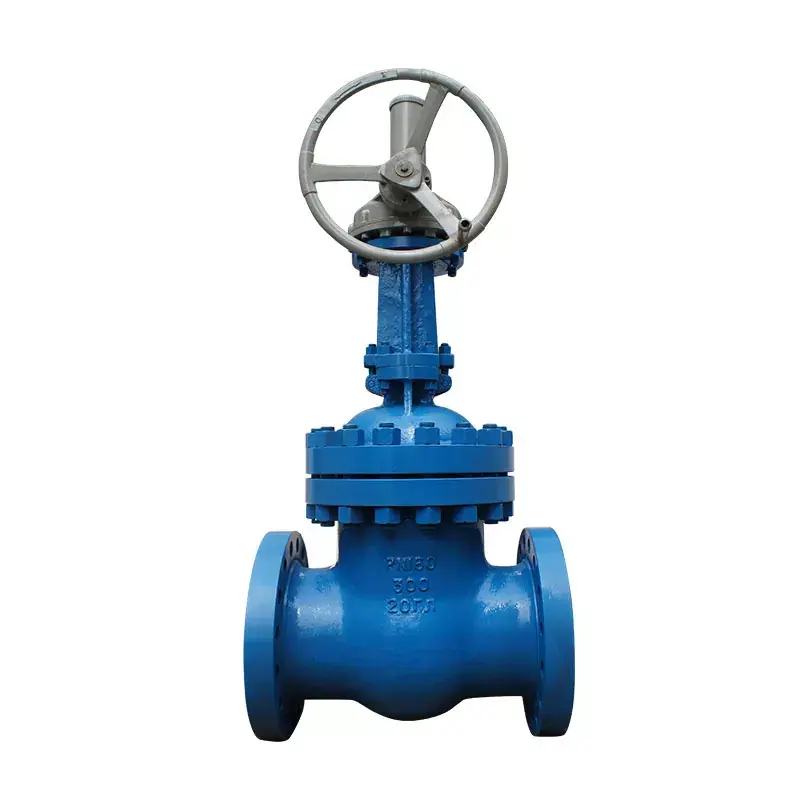

Для чего используется задвижка?

A задвижкаоткрывает и закрывает трубопровод путем перемещения задвижки или клина в сторону или в канал потока. При полном открытии затвор поднимается из основного пути потока, что делает этот тип клапана подходящим для применений, где трубопровод должен быть полностью открыт во время нормальной работы.

Задвижки обычно используются в качестве запорных клапанов, а не дроссельных клапанов. Их обычно устанавливают там, где необходимо отключить участок трубопровода для технического обслуживания, замены оборудования или управления технологическим процессом.

Общие применения задвижек

• Нефте- и газопроводы
• Системы очистки воды
• Электростанции
• Системы химической обработки
• Промышленные технологические трубопроводы
• Паровые и инженерные системы

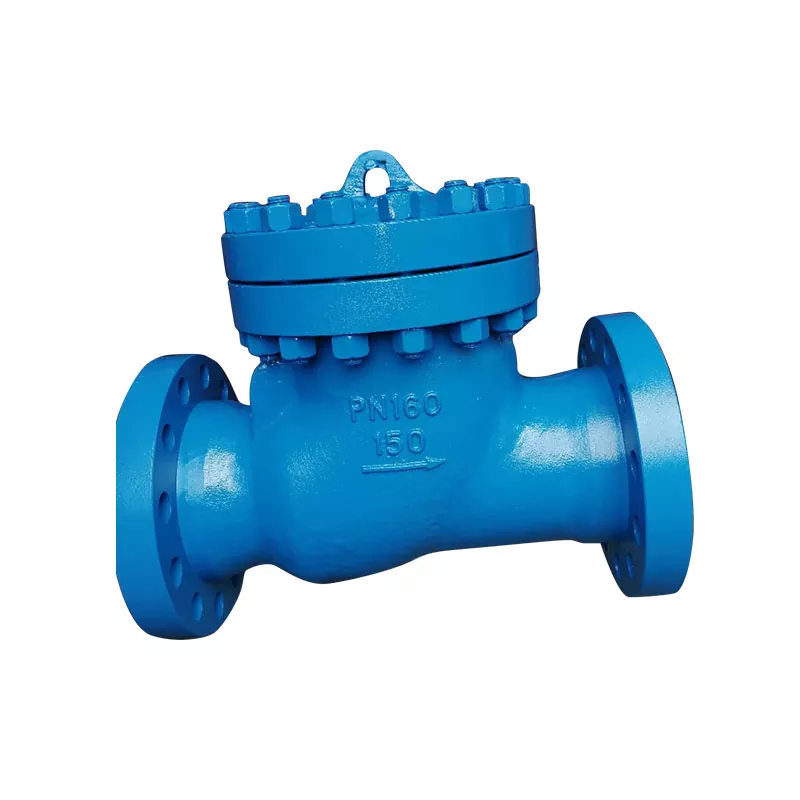

Что делает обратный клапан?

Aобратный клапанПредназначен для того, чтобы позволить жидкости двигаться в одном направлении, не допуская ее течения назад. В отличие от задвижек и шаровых клапанов с ручным управлением, большинство обратных клапанов работают автоматически в зависимости от условий расхода и давления в трубопроводе.

Это делает обратные клапаны особенно полезными для защиты насосов, компрессоров и другого оборудования от обратного потока, который может повлиять на работу системы.

Общие применения обратных клапанов

• Нагнетательные линии насоса
• Системы водоснабжения
• Котельные и паровые системы
• Переработка нефти и газа
• Химические трубопроводы
• Системы охлаждающей воды

Обратные клапаны доступны в различных конструкциях, например, поворотные обратные клапаны и подъемные обратные клапаны. Соответствующая конструкция зависит от таких факторов, как направление потока, положение установки, давление, характеристики жидкости и требуемая реакция на обратный поток.

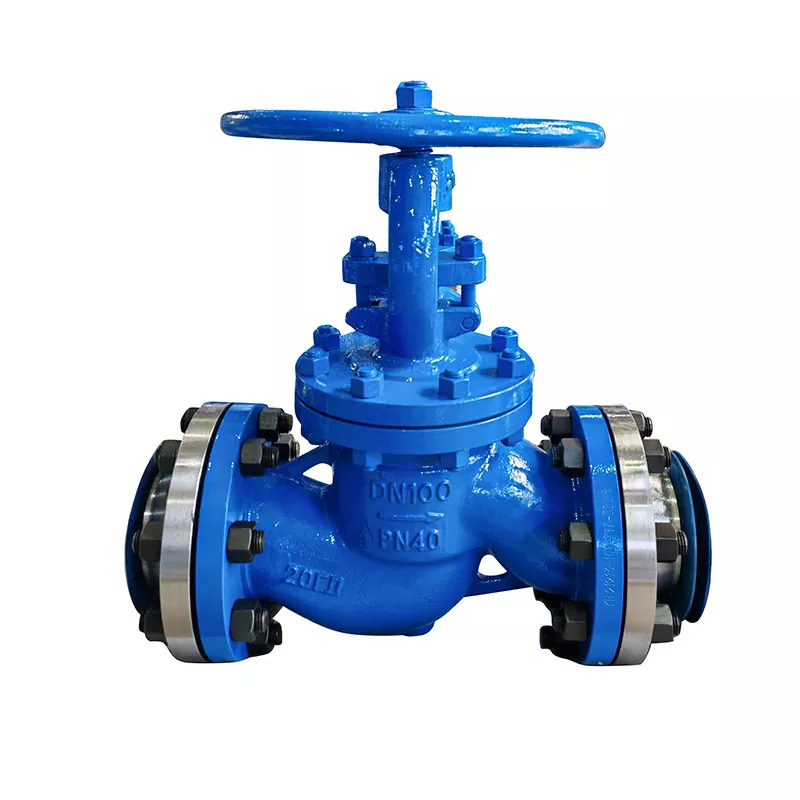

Для чего предназначен шаровой клапан?

A шаровой клапаниспользует подвижный диск и седло для управления потоком. Его конструкция делает его подходящим для применений, где необходимо регулировать расход, а не просто полностью включать или полностью выключать.

Поэтому шаровые клапаны обычно используются для дросселирования и регулирования расхода в промышленных технологических системах. Они могут управляться вручную или комбинироваться с приводом, когда требуется автоматическое управление.

Общие применения шаровых клапанов

• Паропроводы
• Системы охлаждающей воды
• Химическое технологическое оборудование
• Системы производства электроэнергии
• Системы отопления
• Промышленные технологические линии

Задвижка против обратного клапана против шарового клапана

Какой клапан лучше подходит для регулирования потока?

Правильный выбор зависит от того, какие задачи должен выполнять клапан в системе трубопроводов.

• Для изоляции трубопровода:Задвижку обычно рассматривают, когда основным требованием является остановка или восстановление потока.
• Для предотвращения обратного потока:Обратный клапан используется для поддержания движения среды в заданном направлении.
• Для регулирования потока:Шаровой клапан обычно выбирается, когда поток необходимо регулировать во время работы.

Эти типы клапанов не обязательно являются альтернативой друг другу. Во многих промышленных системах они устанавливаются вместе, поскольку каждый из них выполняет разные функции.

Что следует учитывать при выборе промышленного клапана?

1. Жидкая среда

Определите среду, протекающую по трубопроводу, например воду, пар, нефть, газ или химикаты. Среда влияет на материал клапана, требования к уплотнению и общую конструкцию.

2. Давление и температура

Перед выбором клапана проверьте рабочее давление и температуру системы. Для работы в условиях высокого давления и высоких температур могут потребоваться специальные материалы корпуса, отделки, седла и уплотнений.

3. Размер трубопровода

Размер клапана должен соответствовать трубопроводу и требуемым условиям потока. Тип соединения и применимые стандарты также следует подтвердить перед заказом.

4. Направление потока

Направление потока особенно важно при выборе и установке обратного клапана. Для правильной работы клапан должен быть установлен в соответствии с расчетным направлением потока.

5. Изоляция или регулирование

Один из самых простых способов сузить выбор клапана — определить, требует ли приложение изоляции, защиты от обратного потока или регулирования потока.

6. Метод работы

В зависимости от применения клапаны могут управляться вручную или оснащаться пневматическими, электрическими или другими приводами для дистанционного или автоматического управления.

Могут ли задвижки, обратные клапаны и шаровые клапаны использоваться в одной системе?

Да. Эти три типа клапанов могут выполнять разные функции в одной и той же системе трубопроводов.

Например, в насосной системе может использоваться задвижка для изоляции трубопровода во время технического обслуживания, обратный клапан для предотвращения обратного потока и проходной клапан на другой секции, где требуется регулировка расхода.

Важным моментом является не выбирать клапан только потому, что он соответствует размеру трубопровода. Тип клапана должен сначала соответствовать требуемой функции, а затем – давлению, температуре, среде, материалам, стандартам подключения и условиям эксплуатации.

Часто задаваемые вопросы о задвижках, обратных клапанах и шаровых клапанах

Можно ли использовать задвижку для дросселирования?

Задвижки в первую очередь предназначены для изоляции, а не для постоянного дросселирования. Если требуется регулярная регулировка расхода, более подходящим может оказаться шаровой клапан.

Нужен ли обратный клапан в ручном режиме?

Большинство обратных клапанов работают автоматически в зависимости от давления и расхода среды, поэтому обычно не требуют ручного управления.

Можно ли использовать шаровой клапан для отключения?

Проходной клапан может обеспечить перекрытие, но его основным преимуществом является регулирование расхода. Соответствующий выбор зависит от требований к трубопроводной системе.

Как выбрать между задвижкой и шаровым клапаном?

Если основным требованием является изоляция трубопровода, обычно рассматривают задвижку. Если приложение требует многократной или контролируемой регулировки расхода, обычно более подходящим является шаровой клапан.

Какая информация необходима при покупке промышленного клапана?

Важная информация обычно включает тип клапана, номинальный размер, номинальное давление, рабочую температуру, среду, стандарт соединения, требования к материалам и метод работы. Для особых применений также может потребоваться информация об условиях потока и установке.
