Руководство по литью задвижек API: что следует знать о литье корпуса клапана перед производством

Когда люди говорят о задвижках, они обычно сосредотачиваются на видимых частях — маховике, штоке, задвижке или уплотнительной конструкции. Однако производительность задвижки часто определяется компонентом, который пользователи редко видят: корпусом клапана.

Корпус клапана представляет собой корпус клапана, находящийся под давлением. Он соединяется с трубопроводами, поддерживает внутренние компоненты, выдерживает перепады давления и температуры во время работы.

В промышленных применениях, таких как нефтегазовая промышленность, электростанции, химическая обработка и трубопроводные системы, небольшая проблема внутри отливки клапана может стать серьезной проблемой после многих лет эксплуатации.

Вот почемуЛитье задвижек APIэто не просто процесс обработки металла. Это сочетание материаловедения, технологии литья, термообработки, механической обработки и контроля качества.

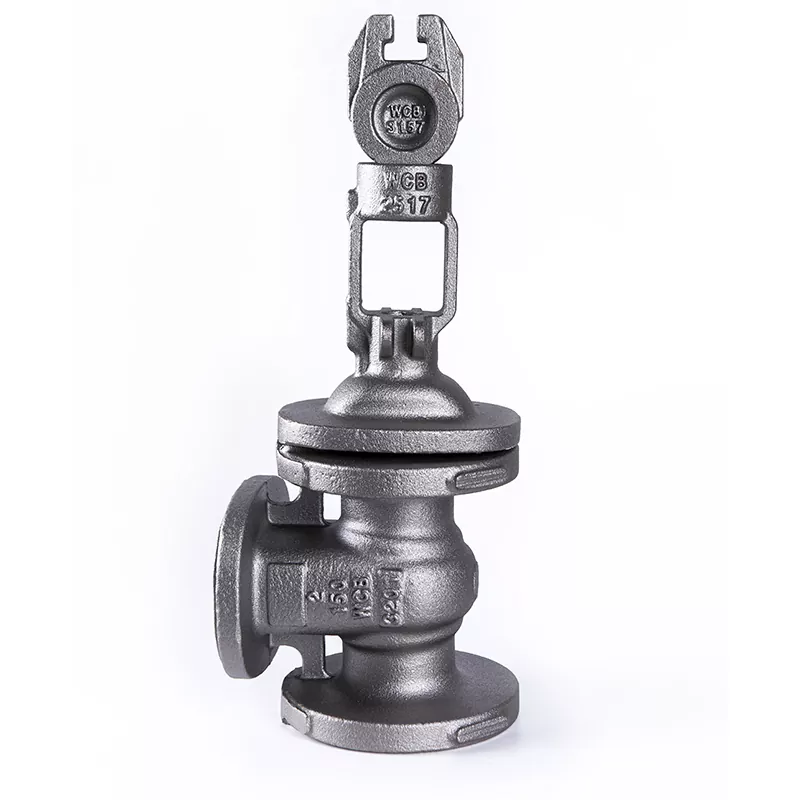

Почему корпуса задвижек обычно изготавливаются методом литья?

Корпус задвижки выглядит как простой корпус, но его внутренняя структура на самом деле довольно сложна.

Внутри корпуса клапана находятся:

Проточные каналы;

Зоны движения ворот;

Несущие стены;

Секции фланцевого соединения;

Герметизация поверхностей.

Изготовление такой конструкции из цельного куска металла потребует обширной механической обработки, что увеличивает отходы материала и время производства.

Литье позволяет производителям сначала создать почти окончательную форму корпуса клапана, а затем использовать процессы механической обработки для обработки критических участков.

Такой способ изготовления дает ряд преимуществ:

Подходит для сложной геометрии;

Лучшее использование материала;

Более эффективен при производстве крупных клапанов;

Упрощение производства корпусов клапанов больших размеров.

Простой способ понять это:

Литье создает структуру, а механическая обработка создает точность.

Оба процесса важны.

Скрытые проблемы литья корпуса клапана

Многие думают, что если отливка снаружи выглядит гладкой, то это хорошая отливка.

На самом деле некоторые из наиболее важных факторов качества скрыты внутри металла.

Внутренние дефекты: проблема, которую вы не можете увидеть

Во время литья расплавленный металл переходит из жидкого состояния в твердое. Если этот процесс не контролировать должным образом, могут появиться внутренние дефекты.

Общие проблемы с кастингом включают в себя:

Пористость

Пористость – это небольшие отверстия или воздушные карманы внутри металла.

Хотя внешне отливка может выглядеть нормально, внутренние поры могут уменьшаться:

Механическая прочность;

Сопротивление давлению;

Долгосрочная надежность.

Для компонентов, работающих под давлением, таких как корпуса клапанов, контроль пористости чрезвычайно важен.

Усадочные полости

Металл естественным образом сжимается при охлаждении.

Если система подачи спроектирована неправильно, внутри отливки могут образоваться пустые пространства.

Эти дефекты могут повлиять на способность корпуса клапана выдерживать рабочее давление.

Неметаллические включения

Инородные материалы, попавшие внутрь металлической конструкции, могут повлиять на механические свойства.

По этой причине профессиональное производство литья требует строгого контроля процессов плавки, разливки и очистки.

Распространенные методы литья

Различные конструкции и области применения клапанов могут требовать разных методов литья.

Литье в песок

Литье в песчаные формы является одним из наиболее широко используемых методов изготовления корпусов промышленных клапанов.

Преимущества:

Подходит для клапанов больших размеров;

Гибкие возможности дизайна;

Экономически эффективен для многих промышленных применений.

Его обычно используют для:

Арматура нефтепроводов;

Большие промышленные клапаны;

Оборудование электростанции.

Инвестиционное литье

Литье по выплавляемым моделям обеспечивает более высокую точность размеров по сравнению с традиционным литьем в песчаные формы.

Подходит для:

Компоненты клапана меньшего размера;

Сложные формы;

Области применения, требующие лучшего качества поверхности.

Литье по выплавляемым моделям

При литье по выплавляемым моделям используется рисунок пены, который исчезает в процессе литья.

Этот метод может помочь создать сложные внутренние структуры и снизить требования к механической обработке.

Подходящий метод литья зависит от размера клапана, материала, количества и требований к производительности.

Почему выбор материала имеет значение при литье задвижек API

Корпус клапана не везде работает в одной и той же среде.

Для клапана, используемого в водопроводной системе, и клапана, используемого в нефтепроводе, могут потребоваться совершенно разные материалы.

Общие материалы включают в себя:

При выборе материала необходимо учитывать:

Рабочая температура;

Номинальное давление;

Характеристики жидкости;

Коррозионные условия;

Требования к сроку службы.

Выбор неправильного материала может вызвать проблемы, даже если сам процесс литья отличный.

Что означает стандарт API для литья задвижек?

Для промышленных клапанов стандарты API содержат рекомендации, касающиеся проектирования, производства и испытаний.

Общие стандарты, относящиеся к задвижкам, включают:

API 600

Часто ассоциируется со стальными задвижками, используемыми в нефтяной и промышленной сфере.

Он охватывает требования, связанные с конструкцией клапана, материалами, размерами и испытаниями.

API 6D

Обычно используется для трубопроводной арматуры, особенно в системах транспортировки нефти и газа.

Эти стандарты помогают производителям и покупателям поддерживать постоянные ожидания в отношении характеристик клапанов.

Однако соблюдение стандарта — это не только печать сертификата. Весь производственный процесс, от контроля сырья до окончательной проверки, должен управляться должным образом.

Как производители контролируют качество литья задвижек API

Надежное литье клапана требует нескольких этапов контроля качества.

Тестирование химического состава

Перед производством необходимо проверить состав металла, чтобы убедиться, что материал соответствует требованиям.

Различные элементы сплава влияют:

Сила;

Коррозионная стойкость;

Температурные характеристики.

Термическая обработка

Термическая обработка способствует улучшению внутренней структуры отливки.

Это может повлиять на:

Твердость;

Прочность;

Механические свойства.

Неразрушающий контроль (NDT)

Некоторые дефекты невозможно обнаружить при визуальном осмотре.

К распространенным методам проверки относятся:

Ультразвуковой контроль;

Магнитопорошковые испытания;

Капиллярное тестирование;

Рентгенографическое исследование.

Эти методы помогают выявить внутренние или поверхностные дефекты.

Проверка размеров

После обработки необходимо проверить критические размеры.

Это обеспечивает правильную сборку:

Ворота;

Стебли;

Фланцы;

Трубопроводные соединения.

Распространенное недоразумение

Многие покупатели сравнивают гидроблоки в основном по внешнему виду и цене.

Однако две отливки, внешне похожие, могут иметь совершенно разное внутреннее качество.

Разница может заключаться в следующем:

Контроль сырья;

Опыт литейного производства;

Управление процессом литья;

Термическая обработка;

Методы проверки.

Для оборудования, работающего под давлением, качество, скрытое внутри металла, часто более важно, чем внешний вид поверхности.

Часто задаваемые вопросы

Что такое литье задвижек API?

Литье задвижек APIотносится к процессу литья, используемому для производства компонентов задвижки, особенно корпуса клапана, в соответствии с требованиями промышленной арматуры и применимыми стандартами API.

Почему корпуса задвижек обычно изготавливают методом литья?

Потому что корпуса клапанов обычно имеют сложную структуру. Литье позволяет эффективно создавать эти формы, сокращая при этом отходы материала и время обработки.

Какие материалы обычно используются для отливок задвижек API?

Обычные материалы включают углеродистую сталь, нержавеющую сталь, легированную сталь и дуплексную нержавеющую сталь. Выбор зависит от условий работы.

Как дефекты литья могут повлиять на работу клапана?

Такие дефекты, как пористость, усадочные полости и включения, могут снизить прочность, повлиять на устойчивость к давлению и сократить срок службы.

Качество литья важнее точности обработки?

Оба важны. Литье определяет внутреннюю структуру и прочность, а механическая обработка обеспечивает правильную сборку и герметичность.
