Обратные клапаны API: практическое руководство по выбору, установке и обслуживанию
В таких отраслях промышленности, как нефтепереработка, нефтехимия и трубопроводный транспорт, обратные клапаны играют важную роль в предотвращении обратного потока среды и защите критически важного оборудования, такого как насосы и компрессоры. Среди различных доступных стандартов система стандартов API (Американского института нефти) представляет собой одну из наиболее широко распространенных технических спецификаций во всем мире. В этой статье представлено практическое руководство, охватывающее основныеAPI обратный клапанстандарты, ключевые критерии выбора, передовой опыт установки и требования к тестированию.
Основные стандарты: API 594 и API 6D.
Распространенной путаницей является разница между API 594 и API 6D. Они предназначены для совершенно разных сценариев применения.
API 594 распространяется на обратные клапаны межфланцевого типа и с проушинами, используемые в технологических трубопроводах, которые в основном встречаются на нефтеперерабатывающих заводах, химических заводах и надводных морских объектах. Он применяется к конструкциям с двумя и одной пластинами, а также конструкциям с наклонным диском, размерами от NPS 2 до NPS 48 и классами давления от 150 до 2500.

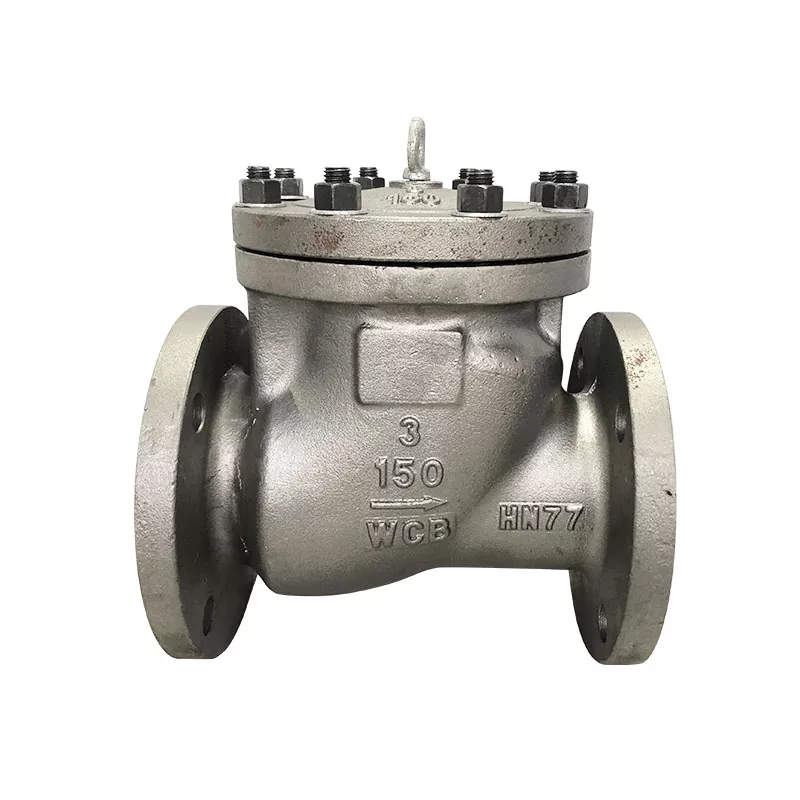

API 6D, с другой стороны, является стандартом для трубопроводной арматуры, используемой в системах транспортировки на большие расстояния, которые транспортируют сырую нефть, природный газ и продукты нефтепереработки. Он включает обратные клапаны поворотного типа, поршневого типа и двухпластинчатые с размерами до NPS 60 и более и предъявляет более строгие требования к испытаниям.
Совет по выбору: Если ваш проект включает внутризаводские трубопроводы нефтеперерабатывающего или химического комплекса, обратитесь к API 594. Если он включает в себя соединительные станции линий электропередачи, стандарт API 6D является обязательным.
Вафли или наконечники: как выбрать
Это одно из наиболее частых решений при выборе обратного клапана API 594. Оба типа имеют одинаковые внутренние механизмы; разница заключается исключительно в конфигурации кузова и способе крепления.
| Особенность | Тип пластины | Тип наконечника |
|---|---|---|
| Монтаж | Зажат между двумя фланцами сквозными болтами. | Резьбовые выступы позволяют независимо прикручивать болты к каждому фланцу. |
| Тупиковая служба | Не подходит (не может выдерживать давление, если одна сторона заглушена) | Подходит (может быть независимо прикручен к входному фланцу) |
| Одностороннее обслуживание | Невозможно (клапан смещается при ослаблении болтов) | Возможно (выходной трубопровод можно снять, не нарушая работу клапана) |
| Расходы | Ниже | Примерно на 10–15% выше |
| Масса | Зажигалка | Немного тяжелее |
Ключевой момент принятия решения: если на конце трубы имеются планы расширения в будущем или если оборудование, расположенное ниже по потоку, требует обслуживания без остановки системы, тип наконечника является единственным приемлемым выбором. Для рутинной маршрутизации, где такие требования отсутствуют, пластинчатый тип обеспечивает большую экономичность.
Критические технические параметры для выбора
Класс давления и материал
Выберите соответствующий класс давления (класс 150/300/600 и т. д.) в зависимости от максимального рабочего давления и температуры системы. Что касается материалов корпуса, то для нефтегазовой отрасли обычно выбирают A216 WCB (углеродистая сталь), а для агрессивных сред требуется A351 CF8M (нержавеющая сталь) или дуплексная нержавеющая сталь.
Скорость потока и критическая скорость
Обратный клапан требует достаточной кинетической энергии жидкости, чтобы полностью открыть диск. Если скорость потока падает ниже критической скорости, диск не может достичь полностью открытого положения. В этом случае он будет работать в частично открытом состоянии, что делает недействительными расчеты падения давления и может вызвать вибрацию диска — быстрые колебания, которые повреждают седло.
Во время выбора всегда проверяйте значения Cv, указанные производителем, и данные критической скорости, чтобы обеспечить полное открытие диска при минимальном нормальном расходе.
Защита от гидроудара
Когда насос отключается, столб возвращающейся воды в трубопроводе внезапно останавливается обратным клапаном, создавая ударную волну давления, известную как гидравлический удар. Быстрозакрывающиеся обратные клапаны с пружинами могут эффективно снизить это воздействие, завершая закрытие до того, как полностью разовьется скорость обратного потока.
Рекомендации по установке
-
Направление потока: стрелка, отмеченная на корпусе клапана, должна совпадать с направлением потока в трубопроводе.
-
Ориентация при монтаже: Двухпластинчатые обратные клапаны API 594 обычно рекомендуются для горизонтальной установки или вертикального восходящего потока. Следует избегать вертикальной установки с нисходящим потоком, так как такая ориентация увеличивает собственный вес диска к нагрузке пружины, ускоряя износ.
-
Межфланцевые клапаны: при установке используйте полнолицевые фланцевые прокладки и затягивайте болты с соблюдением последовательности и значений крутящего момента, указанных производителем. Чрезмерное затягивание может деформировать корпус клапана и вызвать заедание диска.
-
Опора для труб: Установите независимые опоры для труб рядом с клапаном, чтобы вес трубопровода не приходился непосредственно на корпус клапана, что может вызвать деформацию.
Стандарты заводских испытаний (API 598)
Перед отправкой обратные клапаны API должны пройти проверку и испытания под давлением в соответствии с API 598. Три основных теста:
| Тип теста | Тестовая среда | Давление | Цель |
|---|---|---|---|
| Тест оболочки | Вода или неагрессивная жидкость | 1,5 × НВП | Проверяет целостность деталей, находящихся под давлением (корпус и крышка). |
| Испытание седла высоким давлением | Вода или неагрессивная жидкость | 1,1 × НВП | Проверяет герметичность седла при рабочем давлении. |
| Испытание седла низким давлением | Воздух или газ | 0,4–0,7 бар (6–10 фунтов на квадратный дюйм) | Проверяет герметичность седла в условиях низкого давления. |
Приемлемые скорости утечки зависят от номинала. Обратные клапаны с металлическими седлами соответствуют классу B, который допускает определенную допустимую утечку; Клапаны с мягким седлом не требуют видимых утечек.
Рекомендации по техническому обслуживанию
Регулярное техническое обслуживание должно быть сосредоточено на следующих областях:
-
Периодическая проверка: проверьте корпус клапана на наличие внешней коррозии и фланцевые соединения на наличие признаков утечек.
-
Акустический мониторинг: во время работы постоянные щелчки или стук (стук) указывают на недостаточную скорость потока или потенциальные проблемы с размером.
-
Удаление мусора: Сварной шлак, ржавчина и другой мусор в линии могут застрять в области седла, вызывая внутренние утечки. Может потребоваться периодическая разборка и чистка.
-
Проверка пружины: Если диск закрывается с задержкой или не закрывается полностью, возможно, пружина устала, и рекомендуется заменить ее.
Правильный выбор и использованиеAPI обратные клапанывращается вокруг пяти ключевых моментов: понимание вашего применения (API 594 по сравнению с API 6D), выбор правильного способа монтажа (дисковый или выступ), проверка скорости потока для обеспечения полного открытия, соблюдение строгих протоколов испытаний и проведение регулярного технического обслуживания. Следование этому систематическому подходу обеспечивает долгосрочную и надежную работу даже в самых сложных промышленных условиях.
