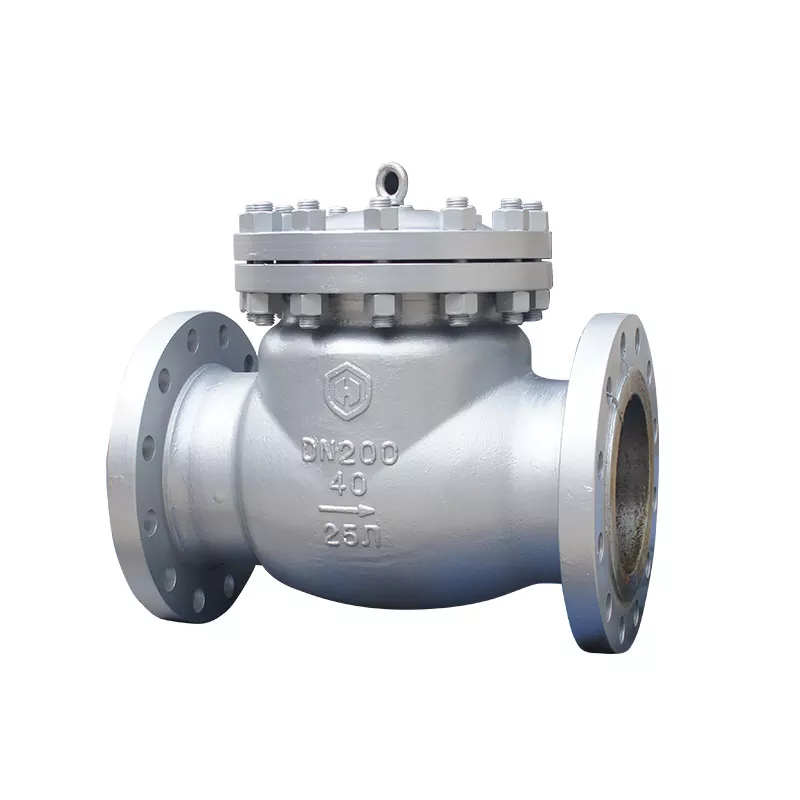

Какова структура и принцип клапана проверки свинга?

I. Структура клапана

1. Корпус клапана: это основная частьПроверьте клапан, обычно с обтекаемой конструкцией для снижения сопротивления жидкости.

2. Крышка клапана: он покрывает верхнюю часть корпуса клапана и используется для исправления и защиты деталей внутри клапана.

3. Диск клапана: это ключевой компонент контрольного клапана, обычно в форме диска, и вращается вокруг штифта за пределами канала сиденья клапана.

4. Rocker: также называемый рычагом, он подключен к диску клапана и используется для помощи вращению диска клапана.

5. Запечатывающее кольцо: оно расположено между диском клапана и сиденьем клапана, чтобы обеспечить закрытие клапана при закрытии клапана.

6. вспомогательная пружина или тяжелая конструкция молотка: она используется для улучшения производительности герметизации клапана, особенно в условиях низкого давления.

В соответствии с количеством дисков клапанов,качающиеся проверки клапановМожно разделить на тип одного дисков, тип двухдисков и тип мультидисков. Однодисковый тип подходит для контрольных клапанов среднего калибра, двойной тип подходит для больших диаметров, а для уменьшения гидравлического амортизатора подходит мультидисковый тип.

II Рабочий принцип клапана

Принцип работы клапана проверки свингов основан на давлении жидкости и удваиваемого диска клапана:

1. Закрытое состояние: когда жидкость не течет в трубопроводную систему, диск клапана крепко приспособлен к сиденью клапана, образуя герметичное состояние, чтобы предотвратить прохождение жидкости.

2. Открытое состояние: когда жидкость течет к клапану, давление жидкости действует на диск клапана, заставляя ее вращаться вокруг штифта и открывать клапан. В то же время диск клапана останется открытым из -за воздействия жидкости, что позволяет жидкости нормально течь.

3. Закрытое состояние (задний процесс): Когда жидкость перестает течь или течет в противоположном направлении, диск клапана вращается вокруг штифта под действием мертвого сила или пружины и закрывает клапан, тем самым предотвращая текучесть жидкости.

Диск клапанакачающийся проверка клапанаподключен к рокеру и может вращаться вокруг штифта под определенным углом. Когда жидкость трубопровода течет в указанном направлении, давление на входе клапана диска выше, чем давление на выходе. В настоящее время диск клапана отталкивается от сиденья клапана и вращается вокруг штифта в определенное положение, а клапан находится в открытом состоянии. Когда жидкость течет справа налево, то есть обратный поток, давление на правой стороне диска клапана выше, чем давление с левой стороны. Сила, генерируемая разницей давлений с обеих сторон, прижимает к клапану диск клапана к сиденью клапана, и жидкость не может пройти через себя, поэтому среда не может перетекать назад; и чем больше давление жидкости, тем плотнее нажата поверхность герметизации, а тем лучше эффект герметизации.
