Как работают подъемные обратные клапаны и повышают эффективность системы?

Абстрактный: Подъемные обратные клапаныявляются важнейшими компонентами жидкостных систем, предотвращающими обратный поток и обеспечивающими контроль направления. В этой статье представлено подробное описание подъемных обратных клапанов, включая типы, характеристики, методы установки, советы по устранению неполадок и часто задаваемые вопросы. Профессионалы в области промышленного применения получат исчерпывающую информацию о выборе, эксплуатации и эффективном обслуживании подъемных обратных клапанов.

Оглавление

1. Знакомство с подъемными обратными клапанами

Подъемные обратные клапаны предназначены для обеспечения потока жидкости в одном направлении и предотвращения обратного потока. Эти клапаны работают автоматически, используя диск или поршень, который поднимается со своего седла, когда давление жидкости превышает определенный порог, а затем закрывается, когда давление падает или меняет направление. Подъемные обратные клапаны широко применяются в системах переработки воды, нефти, газа и химической продукции, обеспечивая эксплуатационную безопасность и эффективность системы.

Целью этой статьи является изучение функционального механизма, конструктивных параметров, требований к установке и практических советов по техническому обслуживанию подъемных обратных клапанов, которые помогут инженерам и руководителям предприятий оптимизировать производительность системы.

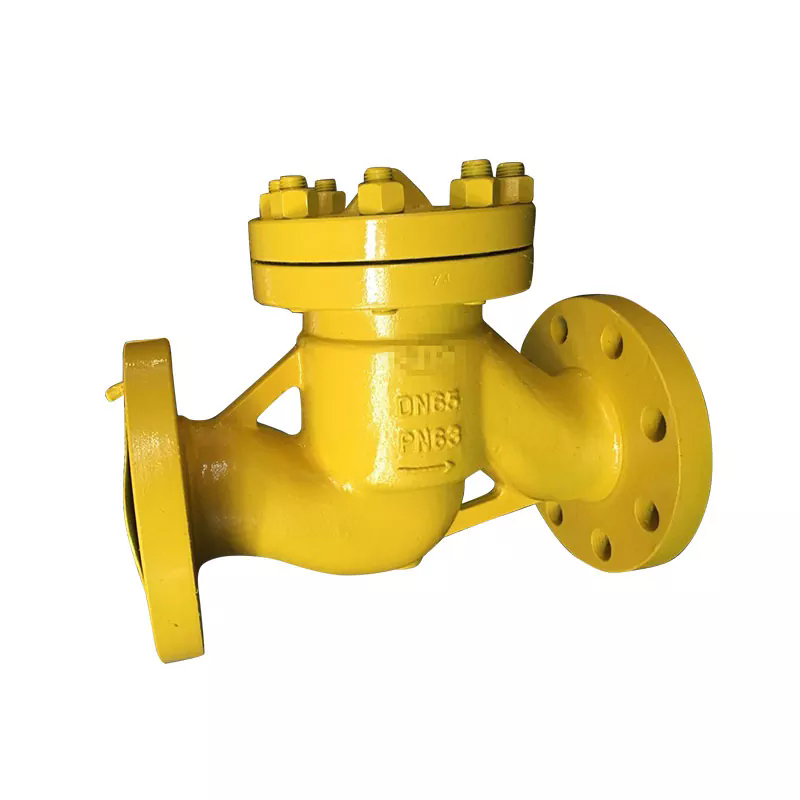

Технические характеристики подъемных обратных клапанов

2. Типы и применение подъемных обратных клапанов

Подъемные обратные клапаны можно разделить на категории в зависимости от их внутренней конструкции и эксплуатационных характеристик:

2.1 Обратный клапан подъема поршня

В обратных клапанах подъема поршня используется цилиндрический поршень для блокировки обратного потока. Они подходят для трубопроводов высокого давления, где требуется минимальная утечка.

2.2 Дисковый или плунжерный обратный клапан

Самый распространенный тип — обратные клапаны с дисковым подъемом — работают с круглым диском, который поднимается с седла. Они широко используются в системах с водой и паром.

2.3 Подпружиненный обратный клапан подъема

Эти клапаны оснащены пружинным механизмом, обеспечивающим более быстрое закрытие, снижая риск гидравлического удара и обратного потока в динамических системах.

Приложения:

• Водоочистные сооружения и распределительные сети
• Нефте- и газопроводы
• Линии возврата пара и конденсата
• Химическая перерабатывающая промышленность

3. Рекомендации по установке и советы по техническому обслуживанию

Правильная установка подъемных обратных клапанов имеет решающее значение для производительности и долговечности. Ключевые соображения включают в себя:

Рекомендации по установке

• Убедитесь, что направление потока соответствует стрелке на корпусе клапана.
• Устанавливайте только в горизонтальные или вертикальные трубопроводы с восходящим потоком.
• Обеспечьте достаточную длину прямых труб вверх и вниз по течению для обеспечения стабильного потока.
• Перед установкой убедитесь, что седло клапана и диск чистые.

Советы по обслуживанию

• Регулярно проверяйте на наличие признаков износа или коррозии.
• Периодически очищайте внутренние детали клапана, чтобы предотвратить накопление мусора.
• При обнаружении утечки замените уплотнения и прокладки.
• Проверьте работу клапана в контролируемых условиях, чтобы убедиться в правильности подъема и закрытия.

4. Общие вопросы о подъемных обратных клапанах

Вопрос 1: Как обратный клапан предотвращает обратный поток?

A: Подъемные обратные клапаны предотвращают обратный поток, используя подвижный диск или поршень, который поднимается, когда жидкость течет в заданном направлении. Когда поток меняет направление, сила тяжести или давление пружины прижимает диск обратно к седлу, создавая уплотнение, которое останавливает обратный поток.

Q2: Каковы основные различия между подъемным обратным клапаном и поворотным обратным клапаном?

Ответ: В отличие от поворотных обратных клапанов, подъемные обратные клапаны движутся перпендикулярно потоку, поэтому для открытия требуется более высокое давление на входе. Поворотные обратные клапаны поворачиваются на шарнире, а подъемные обратные клапаны движутся линейно. Подъемные обратные клапаны лучше подходят для трубопроводов высокого давления и вертикальных трубопроводов.

Вопрос 3: Как следует устанавливать подъемные обратные клапаны для обеспечения оптимальной производительности?

Ответ: Подъемные обратные клапаны следует устанавливать на горизонтальных или вертикальных трубопроводах с правильным направлением потока. Достаточная длина прямых труб на входе и выходе обеспечивает бесперебойную работу, а чистые и очищенные от мусора внутренние поверхности предотвращают неисправности. Периодическое техническое обслуживание необходимо для долгосрочной работы.

5. Заключение и ссылка на бренд

Подъемные обратные клапаны являются незаменимыми компонентами для обеспечения эффективности системы и предотвращения обратного потока в системах промышленных жидкостей. При правильном выборе, установке и обслуживании эти клапаны обеспечивают надежную работу в различных областях применения. Профессионалы, которым нужны надежные и высококачественные подъемные обратные клапаны, могут рассмотреть решения отХанно, признанный бренд промышленной арматуры. Для запросов, поддержки или цен на продукцию, пожалуйста,связаться с намисегодня.
