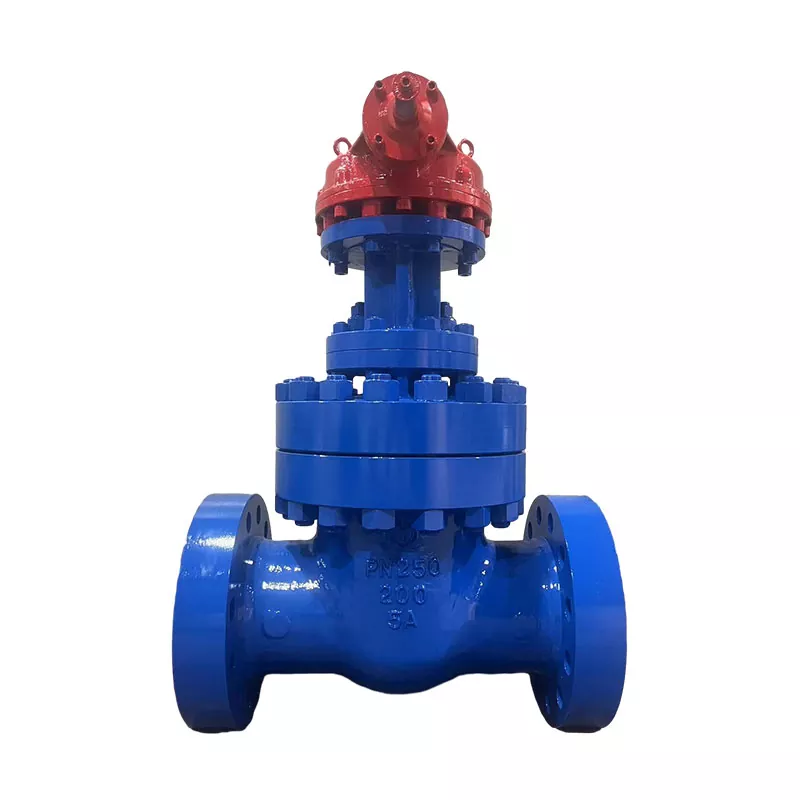

Задвижки высокого давления

Hanno Valve производит задвижки высокого давления, предназначенные для надежной работы в критических условиях до класса 2500 (PN420). Наши клапаны, разработанные в соответствии с API 600 и ASME B16.34, имеют гибкую клиновую конструкцию, обеспечивающую герметичное уплотнение даже при экстремальных колебаниях давления и температуры. Прямоточный путь потока минимизирует перепад давления, что делает их идеальными для высокоскоростных трубопроводных систем и систем высокого давления в нефтегазовой, энергетической и химической промышленности.

Преимущество задвижек высокого давления

1. Задвижки высокого давления имеют простую конструкцию, просты в изготовлении и обслуживании.

2.Малый график работы и короткое время открытия и закрытия.

3. Хорошие характеристики уплотнения, низкое трение между уплотняющими поверхностями и длительный срок службы.

принцип работы

Задвижки высокого давления представляют собой двунаправленные запорные клапаны. При закрытии клиновидный затвор перемещается вниз между кольцами седла, создавая механическое уплотнение. Рабочий крутящий момент, необходимый для закрытия клапана, выше, чем для его открытия, поскольку сила закрытия должна преодолевать как трение уплотнения штока, так и давление среды, действующее на затвор. Стержни наших клапанов имеют достаточный диаметр (больше, чем стандартные требования) для предотвращения изгиба штока в условиях высокого перепада давления.

Когда задвижка высокого давления открыта и высота открытия задвижки составляет от 25% до 30% номинального диаметра, скорость потока достигает максимума, что указывает на то, что задвижка достигла полностью открытого положения. Таким образом, полностью открытое положение задвижки должно определяться ходом задвижки.‌‌

Материалы
