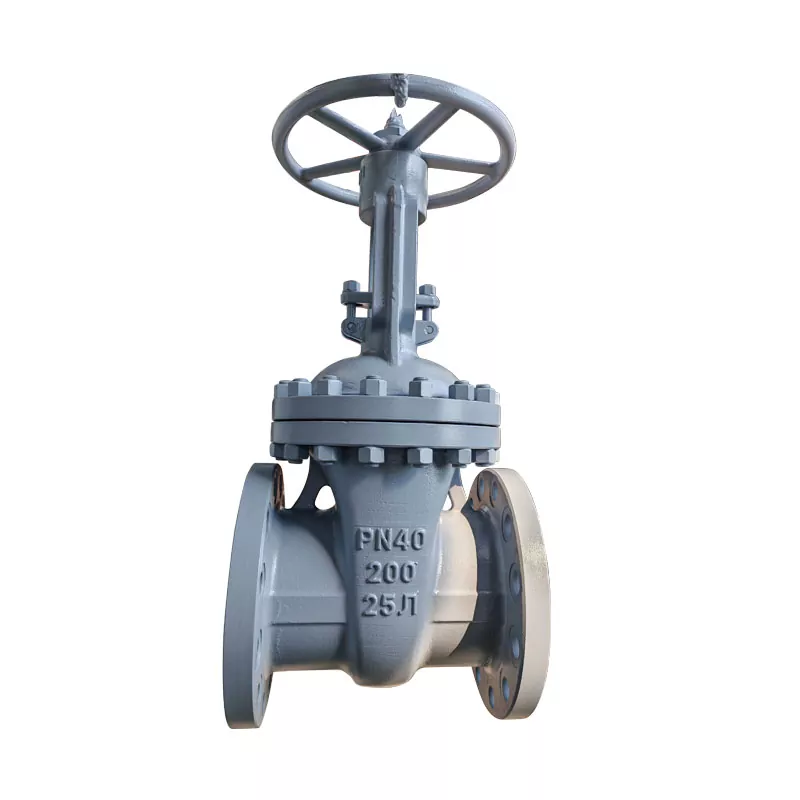

Задвижки ГОСТ
Hanno Valve является профессионалом в производстве китайских задвижек по ГОСТ более 25 лет. Задвижки Hanno Valve по ГОСТ в основном от PN16 до PN320, от DN50 до DN1400, с 20L, 25L, 20GL, 20GML, 20Cr5Mo, 15CrMo, 20CrMo, 12Cr18Ni9Ti, 12Cr18Ni10Ti, 12Cr18Ni12Mo3Ti, 4А, 5А, 6А, 904Л и т. д.
Отправить запрос
Описание продукта
ГОСТ Задвижки Hanno Valve изготавливаются по ГОСТ 5762, габаритный размер по ГОСТ 3706, размер торцевого фланца по ГОСТ 33259, преимущественно изготавливаются с маховиком, с редуктором или под электропривод, с фланцевым соединением или встык. сварное соединение.
Эти высокопроизводительные клапаны широко используются в различных областях нефтегазовой, химической, нефтехимической и энергетической промышленности, охватывая как наземное, так и морское бурение, нефтепереработку и процессы, требующие надежного отключения.
Описание
Эти клапаны имеют прочный корпус, изготовленный из различных материалов (включая варианты, соответствующие требованиям NACE), и оснащены седловыми кольцами с резьбой, что упрощает обслуживание или замену. При необходимости они также могут поставляться с прихватками или герметизирующими сварными швами. Для клапанов размером более NPS 24 седла по умолчанию приварены.
Втулка траверсы изготовлена из материалов, выдерживающих высокие температуры и устойчивых к износу и коррозии. Соединения доступны фланцевого, стыкового или нестандартного типа, например зажимного типа, для удовлетворения конкретных требований. Эти клиновые задвижки соответствуют стандартам API 600, ASME B16.34 и BS 1414, обеспечивая качество и надежность в сложных условиях.
Параметры продукта
| DN | L | D | Д1 | Д2 | Д3 | b | f | ф1 | Кивок | Тр | Нм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 216 | 160 | 125 | 102 | 88 | 21 | 3 | 3 | 4-18 | Tr20x4-ЛГ | 37 |
| 80 | 283 | 195 | 160 | 133 | 121 | 23 | 3 | 3 | 8-18 | Tr23x5-ЛГ | 97 |
| 100 | 305 | 230 | 190 | 158 | 150 | 25 | 3 | 3 | 8-22 | Tr26x5-ЛГ | 139 |
| 150 | 403 | 300 | 250 | 212 | 204 | 31 | 3 | 3 | 8-26 | Tr30x6-ЛГ | 189 |
| 200 | 419 | 375 | 320 | 285 | 260 | 39 | 3 | 3 | 12-30 | Tr36x6-ЛГ | 250 |
| 250 | 457 | 445 | 385 | 345 | 313 | 43 | 3 | 3 | 12-33 | Tr38x6-ЛГ | 448 |
| 300 | 502 | 510 | 450 | 410 | 364 | 47 | 4 | 4 | 16-33 | Tr40x6-ЛГ | 563 |
Материалы
| НЕТ. | Название детали | Материалы |
|---|---|---|
| 1 | Тело | 25л |
| 2 | Поверхность сиденья | 13Кр |
| 3 | Диск | 25Л+13Кр |
| 4 | Корень | 2Кр13 |
| 5 | Прокладка | 304+Графит |
| 6 | Орех | А194-2Н |
| 7 | Болт | А193-Б7 |
| 8 | Капот | 25л |
| 9 | Уплотняющая поверхность | 13Кр |
| 10 | Упаковка | Расширенный графит |
| 11 | Сальниковый фланец | 25л |
| 12 | Болт | А193-Б7 |
| 13 | Орех | А194-2Н |
| 14 | Подшипники | GCr15 |
| 15 | Штоковая гайка | Латунь |
| 16 | Маховик | КТ400 |
| 17 | Кольцо | 2Кр13 |
