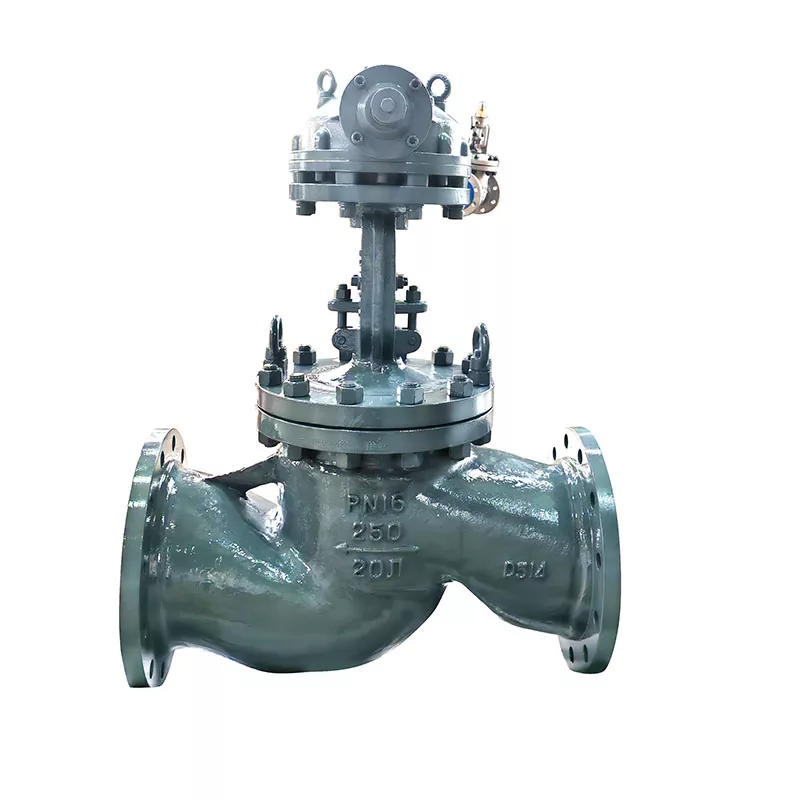

Шаровой клапан коробки передач, устойчивый к высоким температурам и давлению

Проходной клапан коробки передач, устойчивый к высоким температурам и давлению, от Hanno Valve оснащен посадочными местами с твердым покрытием из 13Cr и термообработанным штоком из нержавеющей стали 2Cr13. В клапане используется штампованная графитовая набивка высокой чистоты и композитная соединительная прокладка SS304+графит, которая сохраняет эластичность при непрерывном термоциклировании до 425°C (и выше для вариантов из сплава). Отлитая на нашем заводе площадью 18 000 м2 с использованием передовых песчаных форм с предварительно нанесенным покрытием, каждая оболочка клапана проходит испытания на удар при низкой температуре, спектрографическую проверку и дефектоскопию неразрушающим контролем. Компания Hanno Valve, сертифицированная по API 600, ISO14001, России TC 010/032 и лицензиям TS, обеспечивает проверенную надежность в тяжелых условиях эксплуатации для таких энергетических групп, как China Huadian, и глобальных энергетических подрядчиков.

Инженерные преимущества

• Проектирование зазоров при тепловом расширении:Зазор между штоком и диском и допуски на резьбу рассчитаны с учетом дифференциального теплового расширения и предотвращения блокировки штока при высоких температурах.
• Противозадирная накладка с твердым покрытием:Накладка из сплава на основе кобальта 13Cr на седлах предотвращает истирание, эрозию и волочение металла при высокоскоростном расширении пара.
• Уплотнение с низким уровнем неорганизованных выбросов:Уплотнительные кольца из чистого графита, изготовленные методом штамповки, с торцевыми кольцами из антиэкструзионной оплетки сохраняют целостность уплотнения при повышенных температурах.

Технические характеристики

Экстремальные сервисные приложения

• Перегретые паропроводы:Главные запорные и сливные клапаны пароперегревателя на угольных электростанциях.
• Установки газификации угля:Линии высокотемпературного синтеза и крекинга угольного газа (Китай Shenhua Group).
• Хранение тепловой энергии:Высокотемпературные контуры теплоносителя в солнечных тепловых станциях.

Сертификация и пакет контроля качества

• Сертификаты:API 600, ISO9001, ISO14001, CE, Лицензия ТС, Россия ТС 010/032.
• Внутреннее тестирование:Низкотемпературные испытания на удар, спектральный анализ, ультразвуковая дефектоскопия и высокотемпературные гидростатические испытания.
• Документация:Протокол испытаний материала EN 10204 3.1, протоколы неразрушающего контроля (NDT), сертификат соответствия.

Доставка, упаковка, поддержка

• Экспортная упаковка:Упаковано в толстую влагонепроницаемую пленку, покрыто амортизирующей пеной и упаковано в усиленные мореходные деревянные ящики.
• Техническое руководство:Включает полные инструкции по установке, вводу в эксплуатацию, моменту затяжки и руководства по эксплуатации.
• Гарантия Гарантия:18 месяцев с момента поставки с полным заводским техническим ответом в течение 24 часов.

Часто задаваемые вопросы (FAQ)

Какова максимальная температура для этого шарового клапана коробки передач?

Стандартный проходной клапан коробки передач, устойчивый к высоким температурам и давлению, выдерживает температуру до 425°C, а варианты из легированной стали (например, WC6/WC9) — до 550°C+.

Как предотвратить заклинивание штока при повышенных рабочих температурах?

Резьба штока и соединения диска штока имеют точные зазоры теплового расширения и нержавеющий материал 2Cr13, что гарантирует плавную работу в условиях теплового расширения.

Какие сертификаты давления применимы к этим клапанам для тяжелых условий эксплуатации?

Они имеют китайские лицензии на производство специального оборудования TS, российские сертификаты TC 010/032, CE и API 600.
