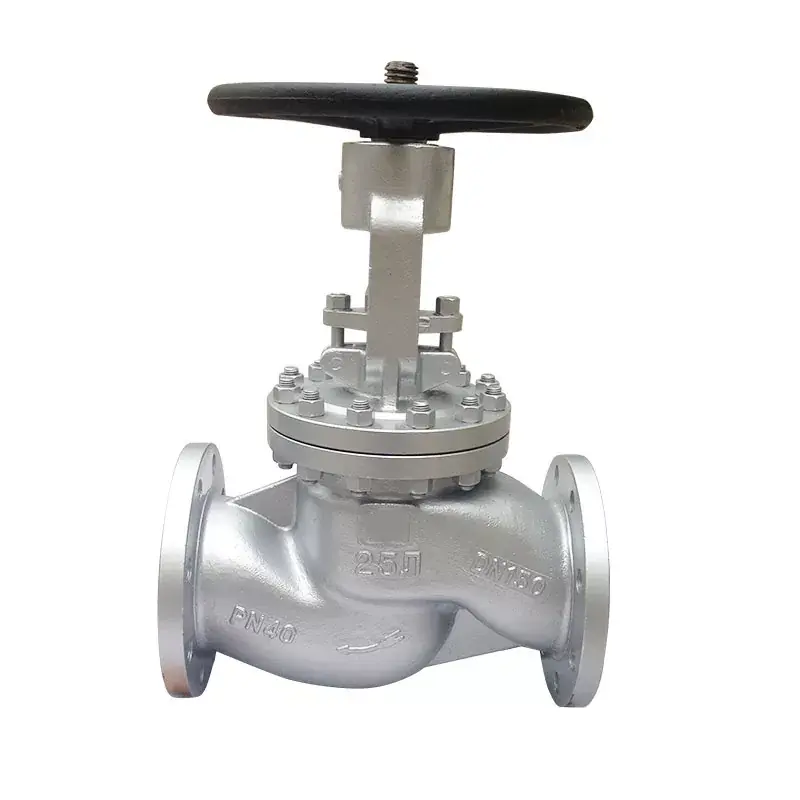

ГОСТ Клапаны шаровые

ГОСТ Клапаны проходные компании Hanno Valve изготавливаются по ГОСТ 5762, монтажный размер - по ГОСТ 3706, размер торцевого фланца - по ГОСТ 33259. Клапаны обратные ГОСТ могут изготавливаться с торцевым присоединением к фланцу или под приварку встык. Клапаны GOST в основном имеют ручной, электрический, пневматический и конический привод.

Ось штока в проходных клапанах по ГОСТ расположена перпендикулярно уплотнительной поверхности седла клапана. Благодаря относительно короткому ходу открытия или закрытия проходной клапан J41W обеспечивает надежное запорное действие, что делает его идеальным для управления средой в приложениях отсечки, регулировки и дросселирования. Когда шаровой клапан серии J41W из нержавеющей стали полностью открыт, его уплотнительные поверхности седла и диска больше не соприкасаются, что сводит к минимуму механический износ уплотнительной поверхности. Седла и створки проходных клапанов относительно легко доступны и обслуживаются, что позволяет выполнять обслуживание или замену уплотнительного элемента, не снимая весь клапан с трубопровода, что особенно полезно, когда клапан и трубопровод сварены. Из-за изменения направления потока в таких клапанах гидравлическое сопротивление шарового клапана обычно выше, чем у других типов.

Конструктивные характеристики шаровых кранов по ГОСТ:

1. Улучшенная структура и производительность. Он отличается прочной конструкцией, надежным уплотнением, отличными эксплуатационными характеристиками и эстетически приятным внешним видом. Жесткость штока клапана усилена, что значительно снижает шум и вибрацию, одновременно увеличивая срок службы и общую производительность.

2. Гибкая установка: запорный клапан можно установить в любом положении трубопровода, при этом среда течет снизу вверх.

3. Усовершенствованное уплотнение и улучшенный крутящий момент. Для размеров выше DN250 он включает в себя конструкцию с несколькими уплотнениями и опору с двумя кронштейнами с управляемым движением, что значительно повышает устойчивость к гидравлическому удару. Вход среды сверху обеспечивает высокий крутящий момент открытия и закрытия в клапанах большого диаметра, обеспечивая более плотное уплотнение и предотвращая утечки в сальниковой камере. Крутящий момент «закрытия» снижен до 10% по сравнению со стандартными клапанами, а момент «открытия» составляет всего 3%.

4. Коррозионная стойкость: конструкция из нержавеющей стали обеспечивает превосходную коррозионную стойкость и подходит для трубопроводов, по которым проходят различные агрессивные среды.

5. Устойчивость к высоким температурам. Версия седельного клапана из легированной стали идеально подходит для высокотемпературных паро- и нефтепроводов и обладает заметной устойчивостью к экстремальным температурам.

Требования клиента:

1. В случае каких-либо особых требований клиента в заказе на поставку должны быть указаны следующие данные:

● Структурная длина

● Тип подключения

● Номинальный диаметр, полный/уменьшенный диаметр, размер трубы.

● Рабочая среда, температура и диапазон давления.

● Процедуры испытаний, стандарты проверки и другие специальные требования.

2. Клапаны ERA могут иметь различные конфигурации привода в зависимости от потребностей клиента.

3. Если клиент предоставляет конкретную модель клапана, он должен четко объяснить характеристики и требования модели, и обе стороны должны согласовать эти условия в контракте.

4. Для предварительных заказов клиенты должны связаться с нами и сообщить необходимую модель клапана, технические характеристики, количество, график доставки и местоположение. Требуется предоплата в размере 30% или полная оплата, а оставшаяся сумма должна быть произведена до отправки, чтобы обеспечить своевременную доставку.
