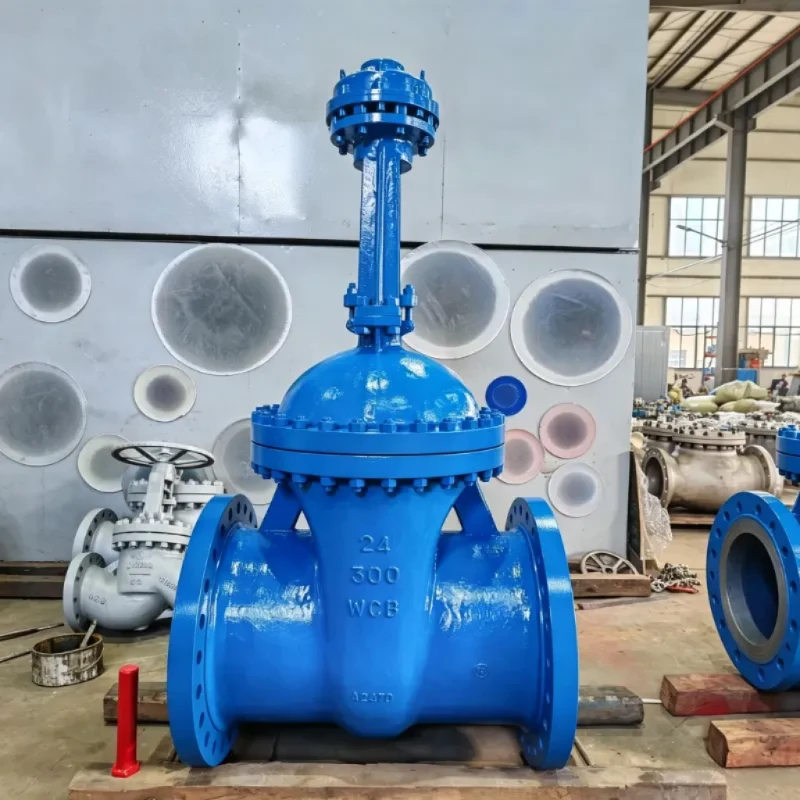

Задвижка коробки передач

Особенности продукта

Ручное управление с помощью коробки передач

Основная цель редуктора – уменьшить ручное усилие, необходимое для управления большой задвижкой. Вместо приложения силы маховика непосредственно к приводному механизму клапана коробка передач обеспечивает механическое преимущество за счет зубчатой ​​передачи.

Эта конфигурация особенно полезна, когда клапан имеет большие размеры или рабочий крутящий момент слишком высок для практического прямого управления с помощью маховика.

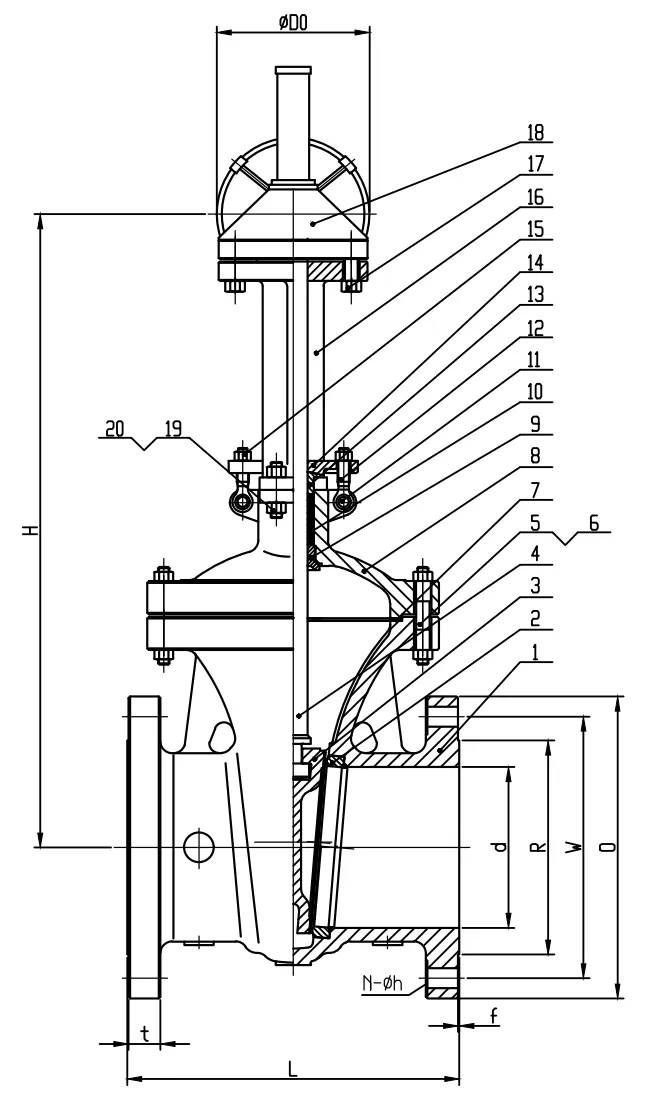

Конструкция клиновой задвижки

Редуктор совмещен с клиновой задвижкой. Задвижка перемещается, открывая или закрывая трубопровод, обеспечивая базовую функцию изоляции, ожидаемую от задвижки.

Когда клапан полностью открыт, задвижка поднимается из канала потока, позволяя клапану выполнять свою полнопроходную изоляционную функцию.

Классы больших размеров и высокого давления

Hanno Valve предлагает задвижки для редукторов от DN150 до DN1400 с классами давления до 2500.

Этот диапазон позволяет рассматривать конфигурацию редуктора для промышленных трубопроводных систем большого диаметра, где требуется ручное управление.

ISO 5210 Верхний фланец

Клапан доступен с верхним фланцем ISO 5210 для возможной модернизации привода в будущем.

Если проект изначально требует ручного управления, но позже может потребоваться использование привода, интерфейс привода можно рассмотреть на этапе выбора и покупки клапана.

Технические характеристики

Материал, тип соединения, номинальное давление-температура и другие детали конфигурации должны быть подтверждены в соответствии с конкретной спецификацией клапана и требованиями к покупке.

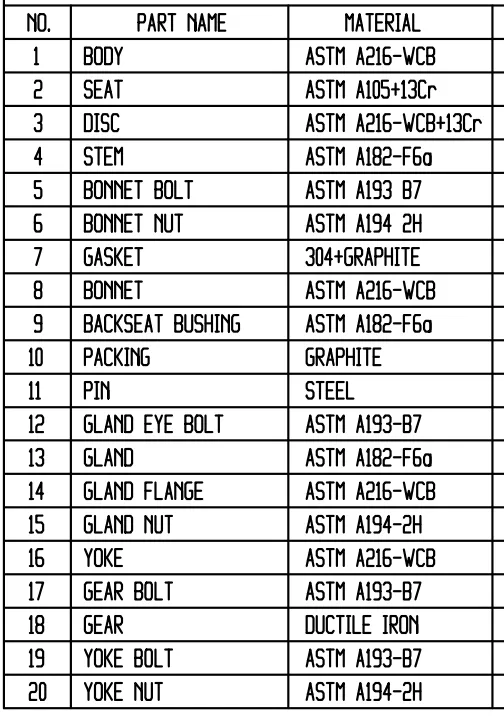

Основные детали и материалы

Следующий список материалов основан на имеющейся спецификации продукта для этой задвижки с редуктором.

Перед началом производства необходимо сверить конфигурацию материала с окончательным чертежом клапана, технической спецификацией и заказом на поставку.

Приложения

Задвижка с редуктором предназначена для промышленных трубопроводных систем, где требуется ручная изоляция, а рабочий крутящий момент клапана делает прямое управление маховиком непрактичным.

Трубопроводы

Трубопроводы большого диаметра могут требовать более высокого рабочего крутящего момента. Редуктор обеспечивает механическое преимущество при ручном управлении клапаном и поэтому подходит для изоляции крупных трубопроводов.

НПЗ

В трубопроводных системах нефтеперерабатывающих заводов используются запорные клапаны на различных технологических и инженерных линиях. Конфигурацию редуктора можно выбрать для больших клапанов, где ручное управление требует дополнительных механических преимуществ.

Электростанции

Трубопроводы электростанций могут включать клапаны больших размеров и более высокие классы давления. Задвижки для редукторов Hanno Valve доступны до класса 2500 для применений, требующих соответствующего класса давления.

Водные системы

В крупных водопроводах могут использоваться запорные клапаны большого диаметра. Редуктор может сделать ручное управление более управляемым, когда прямое управление маховиком требует значительного рабочего крутящего момента.

Стандарты и качество

API 600

Клапан разработан в соответствии с требованиями API 600, применимыми к стальным задвижкам.

АСМЭ Б16.34

ASME B16.34 используется в качестве стандарта конструкции клапана.

API 598

Проверка клапана и испытание давлением проводятся в соответствии со стандартом API 598, указанным для продукта.

Точные документы проверки, требования к испытаниям и дополнительные стандарты проекта должны быть подтверждены в соответствии с технической спецификацией заказчика.

О Hanno Valve

Hanno Valve производится компанией Zhejiang Hengnuo Valve Manufacturing Co., Ltd., расположенной в зоне производства клапанов Биху, Лишуй, Чжэцзян, Китай.

Hengnuo имеет более чем 25-летний опыт производства клапанов. Компания имеет производственную площадь около 18 000 м² и около 150 сотрудников, в том числе более 32 старших технических специалистов.

Основная продукция компании включает в себя:

Hengnuo также имеет собственный литейный завод. Литейный завод использует технологию песка с предварительно нанесенным покрытием для производства отливок для производства клапанов.

Такая производственная установка позволяет компании поддерживать собственные мощности по литью в рамках процесса производства клапанов.

Как выбрать задвижку для коробки передач

1. Подтвердите размер клапана.

Сначала определите необходимый номинальный размер.

Для этого продукта предусмотрена линейка задвижек-редукторов Hanno Valve DN150–DN1400.

2. Подтвердите класс давления.

Класс давления должен соответствовать требованиям трубопроводной системы и спецификации проекта.

Доступный диапазон простирается до класса 2500.

3. Рассмотрите метод работы

Если клапан имеет большие размеры или прямое управление с помощью маховика требует чрезмерного рабочего крутящего момента, можно рассмотреть вариант с приводом от редуктора.

4. Подтвердите необходимые стандарты

Для проектов, требующих особых стандартов на клапаны, подтвердите, применимы ли API 600, ASME B16.34 и API 598.

Дополнительные требования проекта также должны быть подтверждены до начала производства.

5. Рассмотрите будущие действия

Если позже клапан может быть переведен с ручного управления на управление с помощью привода, подтвердите требования к верхнему фланцу ISO 5210 на этапе выбора.

Нужна помощь с выбором клапана?

Пожалуйста, свяжитесь с нами для получения профессиональной помощи в выборе клапана. Наша команда инженеров предложит технические рекомендации и расценки в соответствии с вашими параметрами рабочих условий.

Сообщите нам параметры вашего клапана

Задвижка редуктора и задвижка с прямым маховиком

Основным преимуществом конструкции редуктора является его механическое преимущество при ручном режиме работы. Это не меняет основную функцию изоляции задвижки.

Часто задаваемые вопросы

1. Зачем использовать редуктор на задвижке? Редуктор в основном используется, когда размер клапана, класс давления или рабочий крутящий момент делают прямое управление маховиком непрактичным. Он увеличивает входной крутящий момент, чтобы облегчить ручное управление.

2. Какие размеры и номинальное давление доступны? Задвижка-редуктор Hanno Valve доступна в размерах от DN150 до DN1400, с классом давления до 2500.

3. Какие материалы используются для клапана? В нашей стандартной конфигурации используется ASTM A216-WCB для корпуса и ASTM A182-F6a для штока (см. полный список выше). Кроме того, мы можем поставлять альтернативные материалы для конкретных задач, в том числе LCB/LCC для низкотемпературных материалов, WC6/C5 для высокотемпературных и CF8/CF8M для коррозионностойких применений.

4. Можно ли позднее модернизировать клапан для работы с приводом? Да. Клапан в стандартной комплектации оснащен верхним фланцем по стандарту ISO 5210, что позволяет в будущем модернизировать электрический или пневматический привод, если требования проекта изменятся.

5. Каково типичное время выполнения заказа? Для стандартных размеров и конфигураций материалов время выполнения заказа составляет около 30 дней. Для специальных сплавов или срочных заказов, пожалуйста, подтвердите это с нашим отделом продаж.

6. Какие стандарты проектирования соблюдаются? Клапан спроектирован и изготовлен в соответствии со стандартами API 600, ASME B16.34 и протестирован в соответствии с API 598.

7. Какую информацию я должен предоставить при запросе предложения? Чтобы предоставить точное предложение, укажите требуемый размер, класс давления, среду, рабочую температуру и любые особые требования к материалам (например, LCC, WC6, CF8M). Также приветствуются стандарты проекта и необходимая документация (например, протоколы заводских испытаний, неразрушающий контроль).
