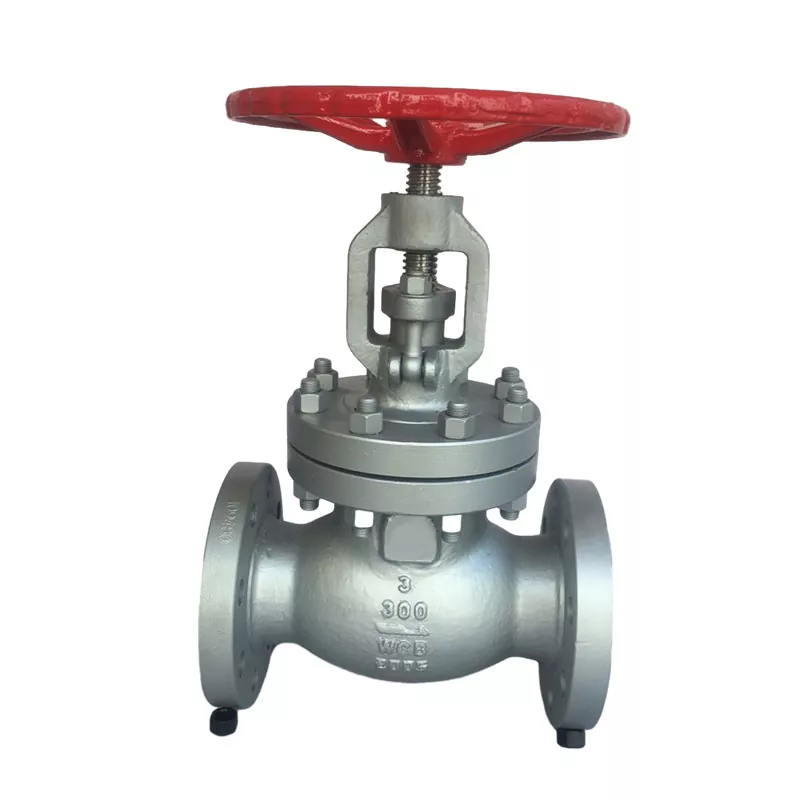

Клапаны из литой стали

Клапаны из литой стали отХанно Клапанпредназначены для точного регулирования и отключения в требовательных промышленных системах. Запирающий элемент клапана перемещается вдоль центральной линии седла, обеспечивая линейное движение (варианты с поднимающимся или невыдвижным штоком). Благодаря литым стальным материалам, включая WCB, LCB, LCC, WC6, WC9, C5, эти клапаны обеспечивают высокую производительность при термических нагрузках и высоком перепаде давления.

Если вы ищетекупить проходные клапаны из литой стали у китайского поставщика, Ханно Клапансочетает в себе 25-летний опыт производства, собственное литейное производство и строгий контроль качества. Наши проходные клапаны предназначены для паровых, водяных, масляных, газовых и технологических линий, где важны возможности дросселирования и долговечность.

Определение и конструкция продукта

Что такое шаровой клапан из литой стали?Клапан линейного перемещения, в котором диск движется перпендикулярно седлу. В отличие от задвижек, шаровые клапаны подходят для дросселирования и частой эксплуатации. Клапаны Hanno Valve из литой стали имеют цельный корпус или крышку с болтовым соединением, либовосходящий стебель(визуальная индикация положения) илинеподнимающийся стебельдля ограниченного вертикального пространства. Конструкция с принудительным уплотнением обеспечивает герметичное закрытие, когда диск клапана прижимается к седлу под действием крутящего момента штока.

Принцип действия и механизм уплотнения

Поскольку сила уплотнения и давление среды действуют вдоль одной оси (в противоположных направлениях), шаровой клапан требует более высокого крутящего момента закрытия по сравнению с задвижками. Инженеры Hanno Valve оптимизируют ширину седла и геометрию диска, чтобы обеспечить надежное уплотнение и одновременно снизить ненужное трение. Для применений с загрязненными жидкостями или твердыми частицами мы рекомендуем коническую конструкцию уплотняющей поверхности. При работе в чистых условиях (пар, конденсат, масло) плоские уплотнительные кольца являются экономичным и долговечным выбором.

Ханно Клапан против типичных поставщиков

Преимущество собственного литейного производства:Ханно Клапан управляет собственным литейным цехом, использующим технологию песка с предварительно нанесенным покрытием, что обеспечивает высокую точность, меньшее количество дефектов пористости и стабильный химический состав материалов (WCB, WC6 и т. д.). Это приводит к увеличению срока службы и стабильности размеров.

Разнообразие материалов и отслеживаемость:Полный ассортимент: WCB, LCB, LCC, WC6, WC9, C5 (CF8/CF8M по запросу). Каждый клапан получает данные по номеру плавки и отчеты о неразрушающем разрушении.

Более короткое время выполнения и индивидуальные варианты:Комплексное литье и механическая обработка (150 сотрудников + старшие технические специалисты) сокращают сроки поставки по сравнению со сторонними литейными предприятиями. В наличии имеются торцевые соединения на заказ, приводы редукторов, удлиненные крышки.

Референс проекта – Нефтехимический завод, Юго-Восточная Азия

В 2023 году нефтеперерабатывающему заводу потребовались вентили из литой стали для распределения пара под высоким давлением (540°C, класс 900). Hanno Valve поставила шаровые клапаны класса WC9 с седлами с твердым покрытием из стеллита. После 14 месяцев непрерывной эксплуатации уровень утечек оставался ниже стандартов API 598, а клиент сообщил о снижении затрат на техническое обслуживание. Это подчеркивает, почему инженеры предпочитаюткупить проходные клапаны из литой стали у китайского поставщика Ханно Клапандля критически важных приложений.

Ключевые преимущества и рекомендации по применению

1. Превосходное дросселирование и регулирование:Ход диска позволяет точно контролировать коэффициент расхода (Cv). По сравнению с задвижками или шаровыми кранами, седельные клапаны Hanno Valve из литой стали обеспечивают стабильное управление даже при низких скоростях потока, снижая гидравлический удар и вибрацию. Используется в котлах питательной воды, станциях впрыска химикатов и пара.

2. Работа при высоком давлении/высокой температуре:Такие материалы, как WC6 (1¼% Cr-½% Mo) и WC9 (2¼% Cr-1% Mo) сохраняют механическую прочность при температуре выше 550°C. Контуры кузова оптимизированы с помощью CFD-моделирования для уменьшения турбулентности и эрозии.

3. Удобная в обслуживании конструкция:Простая конструкция означает более легкую разборку. Кольца седла являются возобновляемыми; Заднее седло обеспечивает уплотнение штока во время оперативной замены уплотнения. Подходит для предприятий с графиком планового технического обслуживания.

4. Руководство по выбору материала:WCB для воды/нефти/газа до 425°C; LCB/LCC для работы при низких температурах до -46°C; WC6/WC9 для высокотемпературного пара/углеводорода; C5 (5% Cr-½% Mo) для умеренно коррозионной эксплуатации при высоких температурах. Доступны варианты наплавки для обеспечения устойчивости к эрозии.

Часто задаваемые вопросы (FAQ)

Может ли Hanno Valve поставлять шаровые краны из литой стали с пневматическими приводами?
Да, мы поставляем шаровые краны с электрическими, пневматическими или гидравлическими приводами для автоматического управления. Укажите требования к управлению (включено-выключено или модулирующее).

Разница в выдвижном штоке и невыдвижном штоке?
Поднимающийся шток (OS&Y) обеспечивает визуальный индикатор положения. Невыдвижной шток используется там, где вертикальное пространство ограничено (например, под землей или под изоляцией). Оба доступны.

Пригодность для дросселирования с увлеченными твердыми частицами?
Для сред, содержащих твердые частицы, мы рекомендуем коническую уплотнительную поверхность или закаленную накладку (стеллит/карбид вольфрама) для продления срока службы.

Какая документация поставляется с каждым клапаном?
Протоколы испытаний материалов (EN 10204 3.1), сертификат гидростатических испытаний, отчет о размерах и неразрушающий контроль (MT/PT/RT) по запросу. Все клапаны прослеживаются по тепловым кодам.

Почему Hanno Valve лучше других китайских поставщиков?
Вертикально интегрированное производство (литейное производство + механическая обработка + сборка) обеспечивает строгий контроль качества, сокращение времени выполнения заказа и конкурентоспособные цены. 25-летний опыт работы, старшие технические специалисты и полный внутренний контроль.
