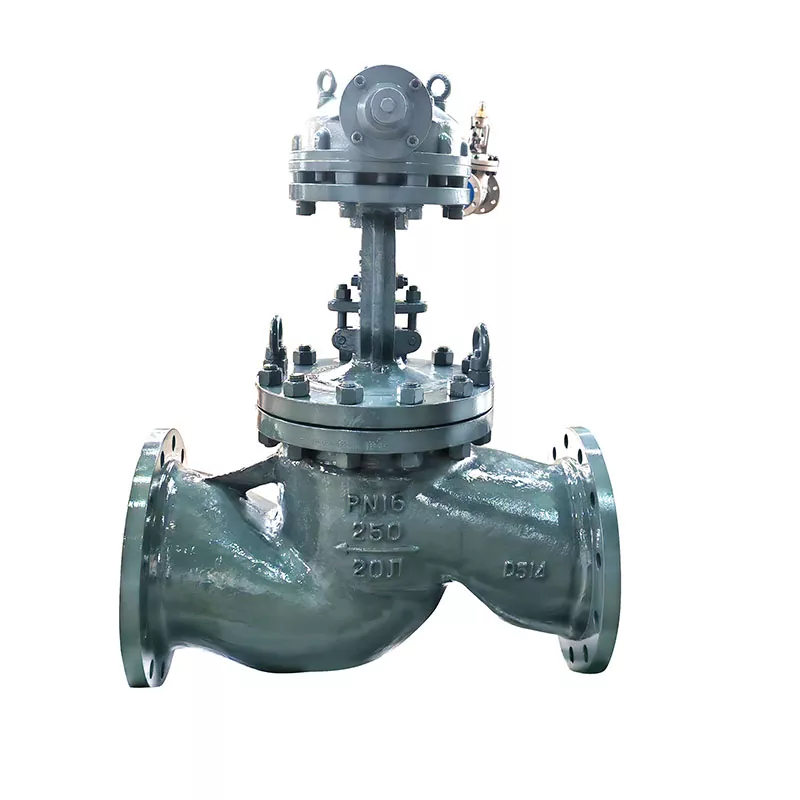

Фланцевый проходной клапан из углеродистой стали с коническим зубчатым колесом

Hanno Valve производит фланцевые проходные клапаны из углеродистой стали с конической шестерней, соответствующие строительным стандартам ASME B16.34 и API 600. В устройстве используется диск из углеродистой стали A105, на который наложена уплотнительная кромка из нержавеющей стали 13Cr, которая уплотняет встроенное седло корпуса из 13Cr, предотвращая локальную точечную коррозию и эрозию, вызванную высокой скоростью жидкости. Высокопрочные шпильки A193-B7 и гайки A194-2H фиксируют соединение крышки с корпусом при высоких рабочих давлениях. Каждая отливка производится собственными силами с использованием технологии песка с предварительно нанесенным покрытием, после чего проводится спектральный анализ металла и неразрушающая проверка толщины стенок. Имея сертификаты TS Special Equipment и CE, Hanno поставляет эти клапаны требовательным пользователям, таким как China Shenhua Group и Petronas.

Дифференциация и превосходство над рыночными альтернативами

• Прямоугольная коническая зубчатая передача:Стандартные цилиндрические редукторы с коническими шестернями и фланцевыми прямозубыми клапанами из углеродистой стали требуют верхнего зазора, тогда как конический редуктор Hanno допускает установку боковых колес, что идеально подходит для установки с небольшой высотой надстройки.
• 100% внутренняя проверка материалов:Отливки из необработанной стали подвергаются спектрохимическому тестированию, чтобы убедиться в правильности химического состава C, Mn и Cr перед механической обработкой.
• Долговременная стабильность уплотнения:Прецизионно обработанный шток из 2Cr13 в сочетании с гибкой графитовой набивкой предотвращает образование задиров на штоке и атмосферные утечки.

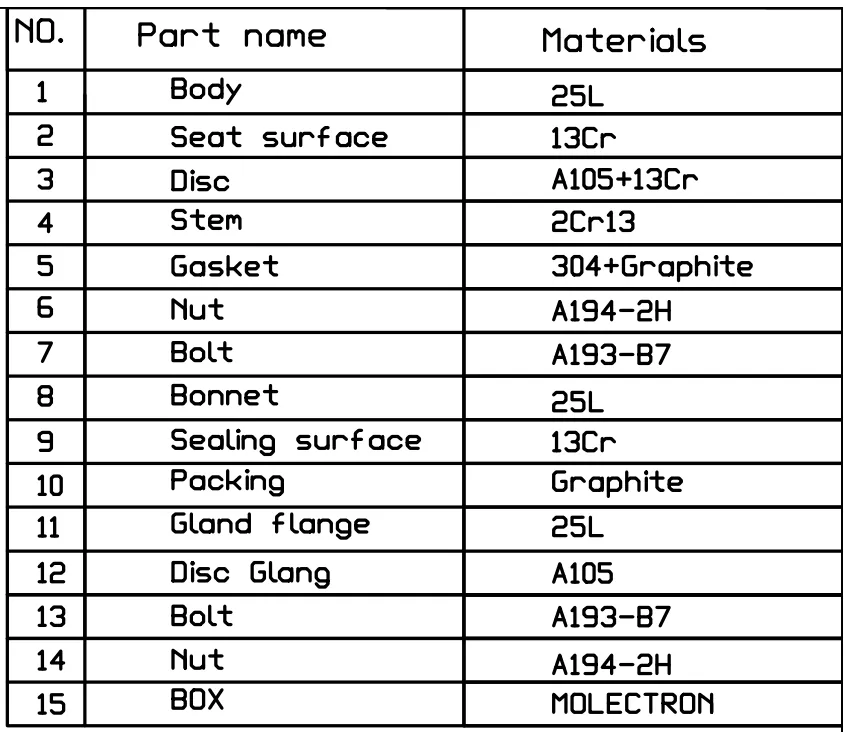

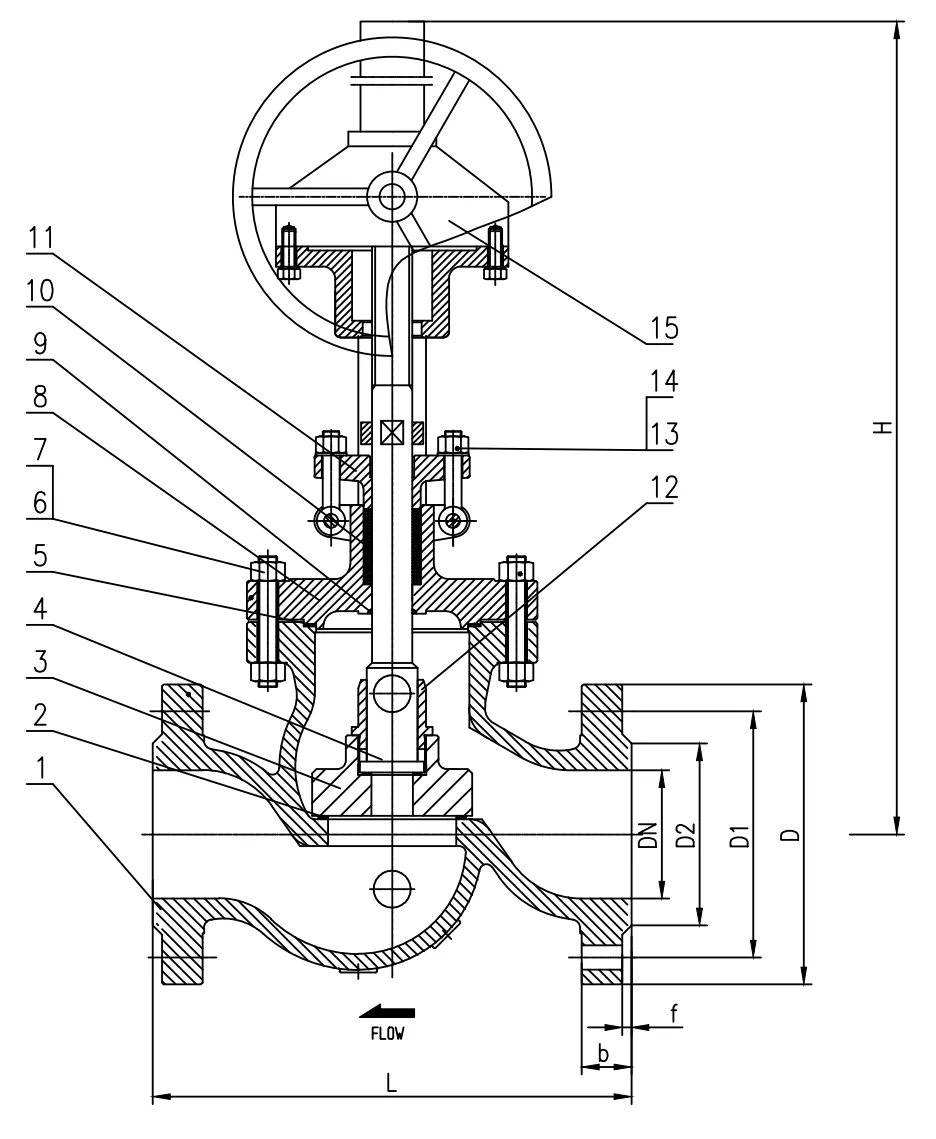

Технические характеристики

Примеры зарубежных проектов

• Нефтеперерабатывающие заводы и нефтебазы:Перекрытие трубопровода сырой нефти и контроль коллектора очищенного топлива (проекты Петронас и Роснефть).
• Угольно-химические заводы:Линии передачи синтетического газа, требующие плотного перекрытия (Китайская группа Shenhua).
• Паропроводы электростанции:Вспомогательное регулирование пара и изоляция коллектора.

Гарантия качества

• Сертификаты предоставлены:ISO9001, ISO14001, API 600, Россия TC 010/032, CE, Лицензия TS.
• Отчеты об испытаниях:Ультразвуковой контроль (УЗК), Магнитопорошковый контроль (МТ), Сертификаты испытаний на гидростатическое давление.
• Образцы и пилотные заказы:Мелкосерийные заказы принимаются на техническую проверку.

Упаковка, доставка и послепродажное обслуживание

• Упаковка:Влагостойкая полиэтиленовая пленка, пенопластовая подкладка и ящики из экспортной фанеры.
• Срок поставки:15‑25 дней для стандартных моделей; бурение на заказ доставлено за 30 дней.
• Послепродажная поддержка:Технические руководства по установке, онлайн-видеоподдержка и 18-месячная гарантия качества.

Часто задаваемые вопросы (FAQ)

Какая обработка торцевых поверхностей фланцев доступна для этого клапана из углеродистой стали?

Мы поставляем фланцевые соединения с выступом (RF), плоским торцом (FF) и кольцевым соединением (RTJ) в соответствии со спецификациями ASME B16.5 или ГОСТ.

Подходит ли этот привод с конической передачей для нефтехимических установок на открытом воздухе?

Да, все редукторы Hanno защищены от атмосферных воздействий, имеют постоянную смазку и уплотнения класса IP65/IP67.

Каков срок поставки фланцевого клапана из углеродистой стали с конической шестерней?

Благодаря нашему собственному литейному цеху стандартная доставка сокращается до 15‑25 дней.
